Umožňuje rozšírenie počtu pripojených periférnych jednotiek iNELS3 k centrálnej jednotke
EAN:
8595188132411
|
Kód:
3241 standard
Popis
V prípade požiadavky na využitie centrálnej jednotky CU3-01M (02M) v kombinácii s periférnymi jednotkami iNELS2, musia byť všetky tieto jednotky pripojené na konáre zbernice BUS, ktoré vychádza z externého mastera MI3-02M / iNELS2.
Prostredníctvom systémovej zbernice EBM možné k jednej centrálnej jednotke pripojiť až 8 externých masterov MI3-02M alebo MI3-02M / iNELS2.
Kombináciou centrálnej jednotky CU3-01M (02M) a ôsmich externých masterov MI3-02M možno dosiahnuť maximálnu kapacitu systému iNELS až 576 periférnych jednotiek.

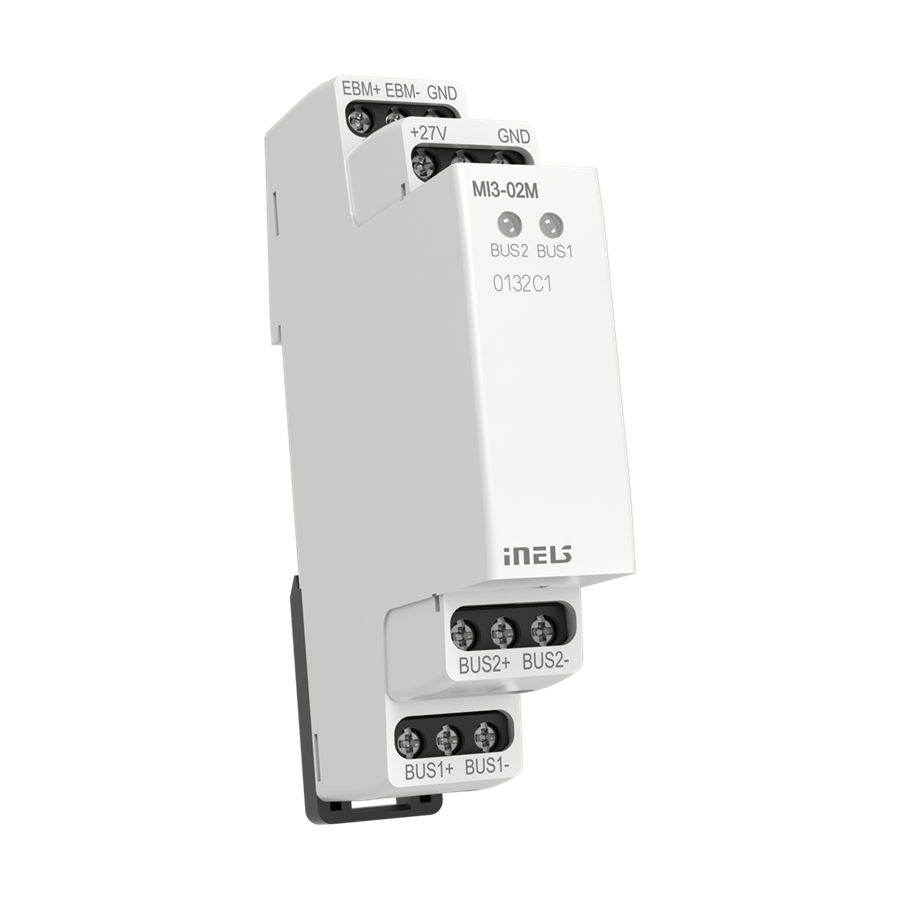

MI3-02M i MI3-02M / iNELS2 majú na čelnom paneli vyznačenú jednoznačnú hardvérovú adresu. Táto adresa je vztiahnutá k vetve zbernice BUS1. Hardvérová adresa vetvy zbernice BUS2 je vždy o jednu hodnotu vyššiu ako u BUS1.
Pre napájanie vetiev zbernice BUS je nutné použiť oddeľovací člen BPS3-02M alebo BPS3-01M(pre napájanie iba jednej vetvy). V prípade MI3-02M / iNELS2 sa využíva BPS2-02M alebo BPS2-01M.
Stav každej vetvy zbernice BUS (chod, chyba) je signalizovaný príslušnou dvojfarebnou LED diódou na čelnom paneli jednotky.
V prípade, že sa jedná o poslednú jednotku na systémovej zbernici EBM, je nutné zakončiť vedenie rezistorom s menovitou hodnotou odporu 120Ω.
Tento člen prispôsobený pre jednoduché vloženie do svoriek je súčasťou príbalu centrálnych jednotiek a externých masterov a vkladá sa medzi svorky EBM + a EBM-.
MI3-02M, MI3-02M / iNELS2 v prevedení 1-MODUL sú určené pre montáž do rozvádzača na DIN lištu EN60715.
Technické parametre
Inštalačná zbernica: 2x BUS pre pripojenie periférnych jednotiek
Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
Stratový výkon: max. 1 W
Stupeň krytia: IP20 prístroj, IP40 so zákrytom v rozvádzači
