Úloha je částečně řešena řízeným čerpání ze studny do nádrže, což je běžné pro zavlažovací systémy. Dodatečným požadavkem však je, aby byly naplněny dvě nádrže za sebou, tzn. tak aby bylo možné naplnit II. nádrž, až když je I. nádrž plná. Podmínkou je i to, že pokud hladina vody v I. nádrži klesne pod monitorovanou úroveň, začne opět její plnění bez ohledu na stav hladiny v II. nádrži.

Jaký by mohl být účel této dvounádržové závlahy? Možností je několik. Jedním z nich je například situace, kdy jsou dvě zavlažované oblasti daleko od sebe, ale existuje pouze jedna studna. Dalším důvodem pro dvounádržové řešení je instalace další nádrže ke stávající pro navýšení jejich kapacity, třeba z důvodu že místní podmínky neposkytují možnost častého dočerpávání vody ze zdroje.

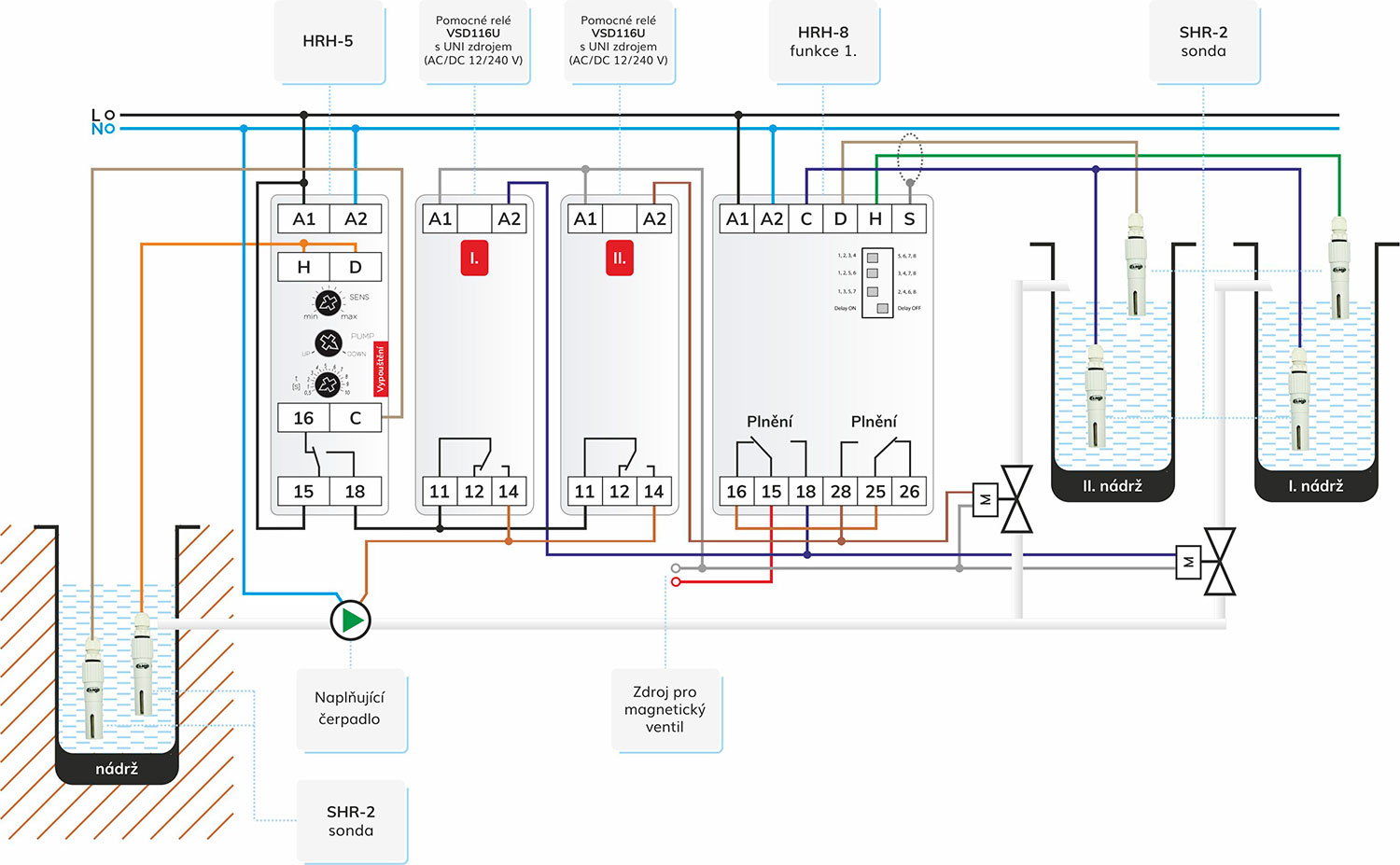

Sekvenční plnění dvou nádrží s pomocným reléovým ovládáním čerpadla

Obrázek 1 zobrazuje moduly komplexního řízení a jejich zapojení. Hladinový spínač kapaliny HRH-5 ve známém zapojení s funkci odčerpávání (PUMP DOWN) doplňuje vodu do nádrží ze studny monitorováním jedné úrovně.

Plnění a stav naplnění obou nádrží je hlídán hladinovým spínačem HRH-8/230V v režimu 1 (nastavení DIP spínačů viz schéma modulu).

Podle algoritmu režimu č. 1 se během procesu plní dvě nádrže nezávisle na sobě, přičemž se sleduje vždy jedna hladina. Obě hladinové sondy mají vlastní relé, jejichž kontakty ovládají ventil příslušné nádrže. Tyto řídicí signály ventilu zároveň přivádí napětí na pomocná relé VS116U a ovládají tak chod čerpadla.

Výstupní spínací kontakty pomocného relé jsou zapojeny paralelně, tj. jsou v logickém zapojení OR, takže sepnutí kteréhokoliv spustí čerpadlo. Řídicí signál potřebný ke spuštění čerpadla může být sepnut libovolným pomocným relé pouze v případě, že hladina vody ve studni dosáhne minima hladinové sondy HRH-5 a relé je sepnuto.

V praxi, pokud je I. nádrž prázdná, začne její plnění bez ohledu na kapacitu II. nádrže. Když je I. nádrž naplněna až k hladinové sondě, kontakty 15-18 hladinového spínače HRH-8 se rozpojí, současně sepnou kontakty 15-16 a přivedou napětí na svorku 25.

Pokud je hladina vody v 2 nádrži pod hladinovou sondou, je přes kontakty 25 až 28 ovládán příslušný elektromagnetický ventil, který sepne pomocné relé, čímž dojde ke spuštění plnění II. nádrže na úroveň hladinové sondy. V případě že bude plněna II. nádrž a dojde k poklesu hladiny v I. nádrži pod hladinovou sondu, dojde k přerušení plnění II. nádrže a začne se opět plnit I. nádrž.

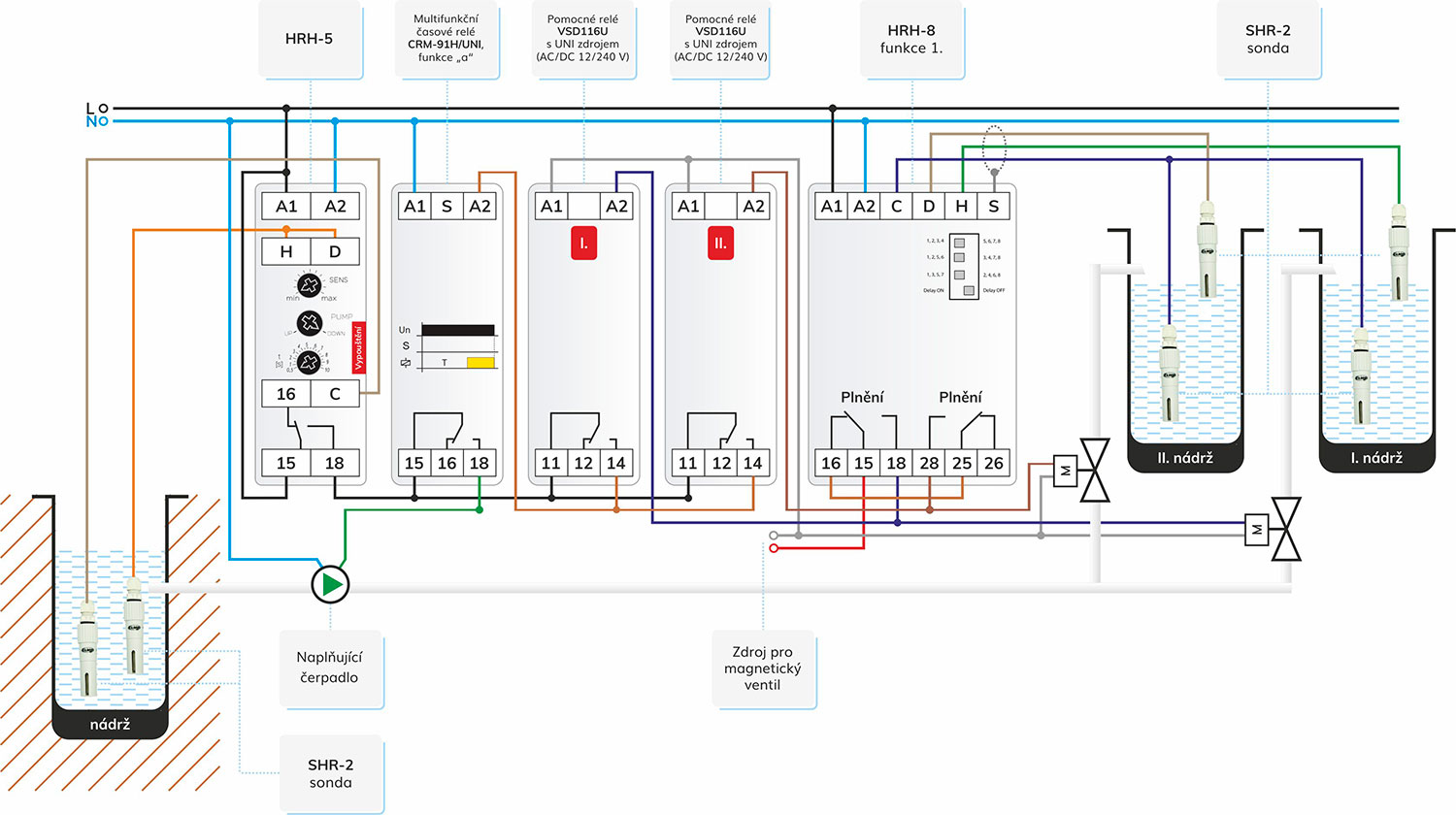

Sekvenční plnění dvou nádrží s pomocným reléovým ovládáním čerpadla se zpožděním

Schéma zapojení na obrázku 2 je téměř totožné s předchozím, až na to, že výstupní zakončovací kontakty dvou paralelně zapojených pomocných relé spínají napájecí napětí multifunkčního časového relé CRM-91H/UNI. Časové relé je nastaveno na funkci "a", tedy funkci zpožděného rozběhu, která zpožďuje start čerpadla po otevření některého z ventilů. Tím se zabrání tomu, aby čerpadlo vyvíjelo tlak na systém, zatímco ventily se ještě neotevřely.

I v tomto okruhu lze čerpadlo spustit pouze v případě, že je ve studni voda a výstupní spínací kontakt HRH-5 napájí kontakty časového relé. Provoz HRH-8 je stejný jako u předchozího s tím rozdílem že při změně nádrže, která se má plnit lze detekovat jev který může signalizovat problém s napájením časového relé.

Pokud se HRH-8 přepne z plnění I. nádrže na II. (nebo naopak) dojde na chvíli k přerušení napájení časového relé, protože není na okamžik sepnuté žádné z pomocných relé a čerpadlo zůstane chvíli neregulované. V dalším kroku však relé kanálu č. 2 HRH-8 sepne a příslušné pomocné relé začne znovu napájet časové relé. Pokud tento velmi krátký „výpadek napájení“ překročí dobu restartu CRM-91H/UNI (150 ms), časové relé čerpadlo opět zapne se zpožděním, což je nakonec správně. Pokud je tento „výpadek napájení“ kratší než zmíněných 150ms a časové relé je tím pádem trvale napájeno, zpoždění se nebude uplatňovat a čerpadlo tak pojede bez prodlevy. V nejhorším případě, pokud se čerpadlo nespustí a relé nezůstane zapnuté. Výskyt tohoto závisí také na podmínkách instalace, např. jaká kvalita a délka kabelů se používají. Ty dokáží na okamžik uložit napětí jako kapacitu a překlenout tento malý výpadek proudu. Pokud se však jev vyskytuje pravidelně, je nutné pomocné relé I. nádrže vyměnit za časové relé, které během přepínání krátkodobě zpozdí vypnutí časového relé ovládající čerpadlo.

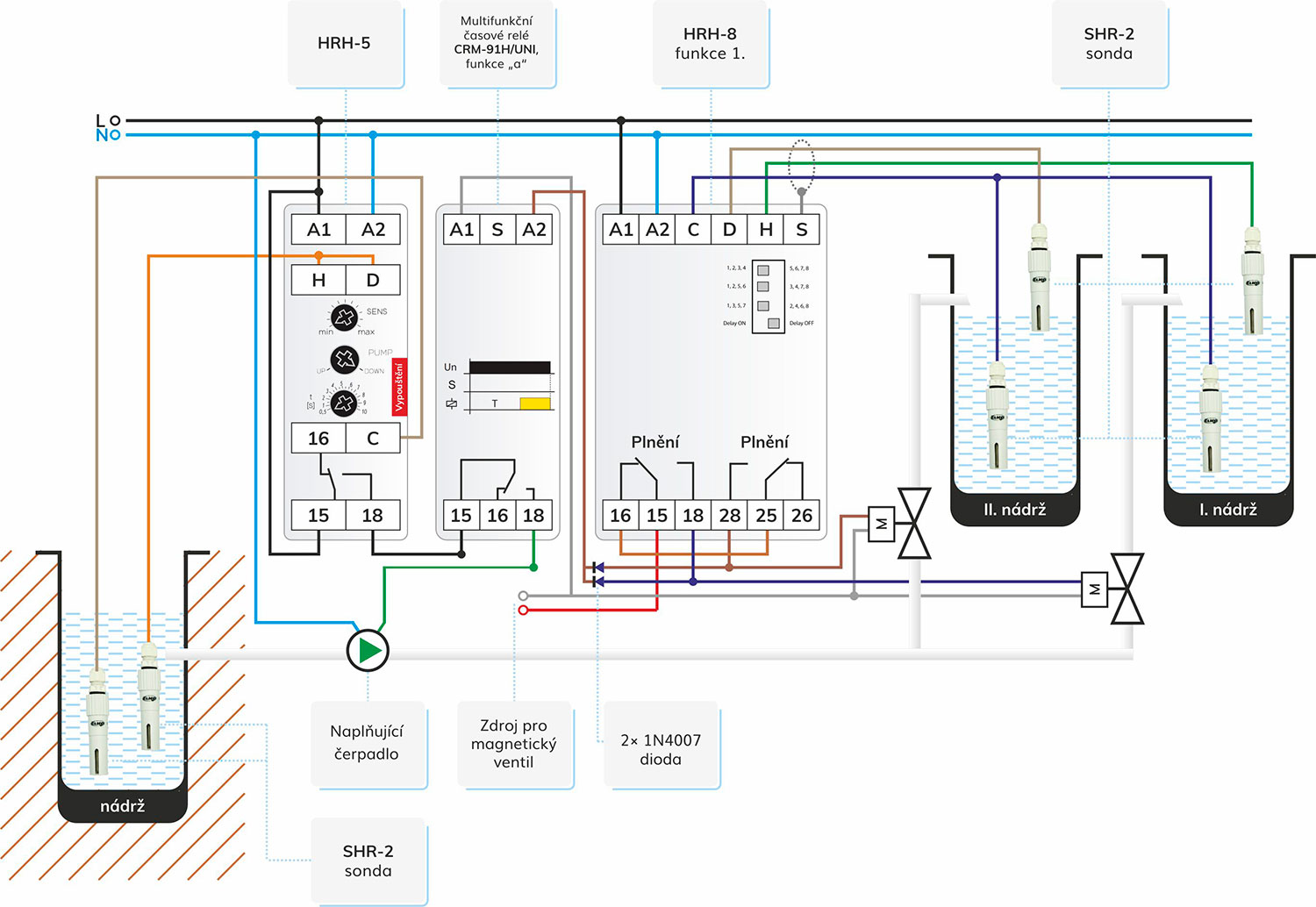

Sekvenční plnění dvou nádrží s pomocným reléovým ovládáním čerpadla se zpožděním a logickým zapojením OR pomocí dvou diod.

Spojením stejných pólů dvou diod můžeme vytvořit logické připojení OR. Pokud je použito univerzální napájecí časové relé, lze jej ovládat střídavým / stejnosměrným napětím 12 až 240 V díky napájení UNI. Pokud připojíte jeden z potenciálů AC 230 V, např. fázi k druhému pólu některé z diod, dojde k vyřazení jednoho z potenciálů AC 230 V, společný výstup pak bude mít efektivní napětí přibližně AC 115 V, což je více než dost pro spuštění časového relé. Toho se využívá pro zjednodušení dosavadních zapojení, viz obrázek 3 přičemž jsou vynechána dvě pomocná relé.

Zbytek operace je úplně stejný jako u předchozích příkladů, takže se nebudeme znovu rozepisovat.

Komentář:

Místo HRH-5, pokud to podmínky vyžadují, lze použít hladinový spínač HRH-7 s krytím IP65, jehož obsluha a nastavení je shodné s hladinovým spínačem HRH-5.
