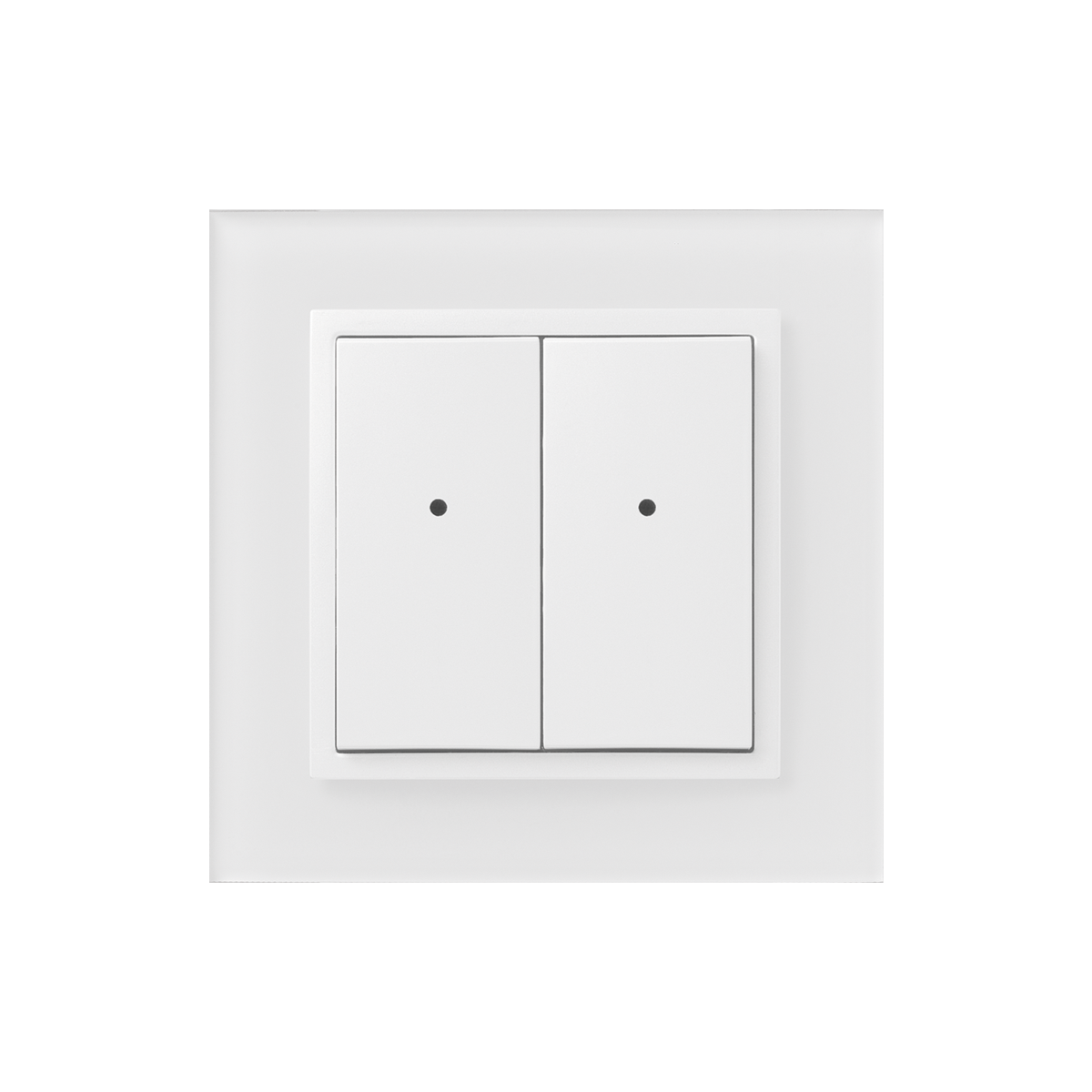

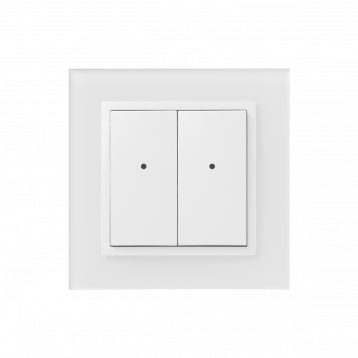

Nástenný ovládač WSB3-40

• Nástenné ovládače s krátkocestným ovládaním radu WSB3-40 a WSB3-40H sú základným a veľmi obľúbeným prvkom (ovládačom) v systéme iNELS.
• Vstavané mikrotlačítka s nízkym zdvihom ponúka elegantné a príjemné ovládanie.
• Indikačné dvojfarebná LED v každej kolíske ovládača môže signalizovať stav ovládaného spotrebiča, ale aj stav ľubovoľného senzoru alebo aktora v systéme.
• Ovládače sú vyrábané ako dvojkanálové (WSB3-20) alebo štvorkanálové (WSB3-40).
• Ovládače radu WSB3 sú kompatibilné s oboma typmi rámčekov LOGUS90 (85.6 x 85.6 alebo 94 x 94 mm) a dajú sa teda kombinovať do vícerámečků aj s klasickými prístrojmi tejto rady.
• Ovládače sú vybavené integrovaným teplotným senzorom. Ovládače sú vybavené dvoma analógovo digitálnymi vstupmi (AIN / DIN), ktoré možno využiť na pripojenie dvoch bezpotenciálových kontaktov
• alebo jedného externého teplotného senzora TC / TZ (napr. pre meranie teploty podlahy).
• Výhodou oproti štandardným vypínačom je flexibilita a multifunkčnosť
• WSB3-40 a WSB3-40H, ktoré ponúkajú možnosť ovládania spotrebičov pomocou krátkeho a dlhého (napr. Stmievanie, ovládanie tienenie, scény) stlačení tlačidla.
• Každé tlačidlo môže ovládať ktorýkoľvek spotrebič v systéme a možno využívať celý rad funkcií, vrátane centrálnych alebo časových. Podľa priania zákazníka je možné voliť jednoduchosť / komplexnosť ovládania. Veľkou výhodou je možnosť meniť spôsob ovládania iba softvérovou úpravou bez nutnosti stavebného zásahu do konštrukcie budovy.

Každé tlačidlo (kanál) môže mať napríklad pri ovládaní osvetlenia priradené ďalšie funkčné režimy:

a) Klasický vypínač:

• horné tlačidlo zapnuté, spodné tlačidlo vypnuté

b) Tlačidlový ovládač (impulzné relé):

• jedným stlačením zapnuté, druhý stlačením vypnuté

c) Stmievač:

• krátke stlačenia - zapnuté / vypnuté

d) Časový spínač:

• po stlačení zapnuté, po nastavenom čase automaticky vypne

e) Nastavenie svetelných scén - napr. pre sledovanie TV:

• žalúzie zatiahnuť
• TV zapnuté
• hlavné svetlo 30% intenzity
• lampičky na stenách 50% intenzity.

WSB3 sú dizajnovo koncipované do rady prístrojov LOGUS90 a sú určené pre montáž do inštalačnej krabice.

Materiály k stiahnutiu

• EC Declaration of conformity WSB3-40

  Formát: pdf | Veľkosť : 50 kB | 04. 12. 2017

• Katalogovy list WSB3-40x

  Formát: pdf | Veľkosť : 193 kB | 17. 05. 2019
