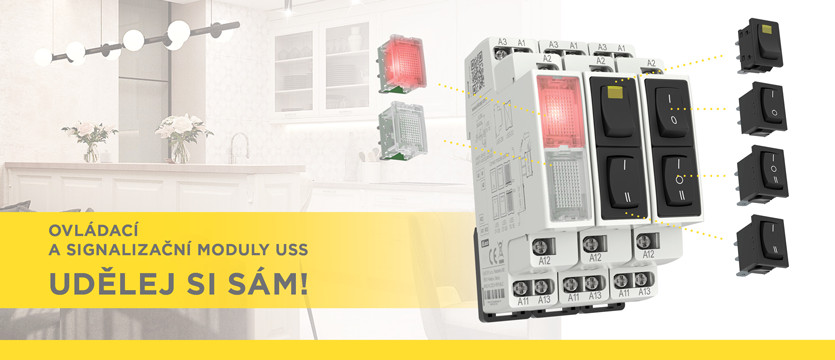

Ovládací a signalizační moduly USS - Udělej Si Sám!

Doplňující informace

Někdy je lepší nechat určité věci na profesionálech, někdy stačí pouze pár kliků a máte hotovo a pomoci není potřeba. Jedním z příkladů jsou naše ovládací a signalizační moduly USS, které tento požadavek splní.

Jak již ze zkratky názvu modulů vyplývá, je čistě na vás, jak si je zkombinujete. USS vycházejí z původní podoby, avšak díky inovativnímu řešení je jejich instalace jednodušší. Základem je krabička v 1-MODUL verzi, která se upevňuje na DIN lištu. Do ní si můžete osadit až 2 pozice jednotek z naší nabídky (spínače, přepínače, tlačítka a signálky, které blikají nebo svítí trvale), čímž oproti konkurenčním výrobkům ušetříte místo.

Jednotky jsou dodávány standardně samostatně v 16-ti typech, jejíž konfiguraci si můžete určit sami. Vysoké nároky na četnost spínání a kvalitu kontaktů splňují spínače, přepínače a tlačítka. Spínání i signalizaci v jedné jednotce můžete ovládat díky spínači s doutnavkou. Jasnou svítivost díky SMD LED diodě, která rovnoměrně prosvětluje svou barvou plochu čiré signálky má trvale svítící a blikací signálka. A pokud byste přeci jen neosadili modul dvěma jednotkami, záslepka dobře poslouží pro zaslepení pozice v předním panelu modulu USS.

Díky propojení dvou jednotek můžete na 12 našich modulech ovládat až 24 různých obvodů. Příjemným bonusem je rychlá instalace a čistý design.

Technické parametry

Jmenovitý proud/napětí:
- USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
- USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
rozsah pracovních teplot přístroje -20... +55°C
třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
v provedení 1-MODUL, upevnění na DIN lištu

Typy jednotek		Schéma zapojení	Eshop	Model	Kód
USS-ZM:	Základní modul (krabička se svorkami a kontakty)	-	do eshopu	3D	2457
USS-00	Záslepka pro neobsazené pozice v modulu USS	-	do eshopu	3D	2461
USS-01	Spínač		do eshopu	3D	2462
USS-02	Přepínač		do eshopu	3D	2463
USS-03	Přepínač se střední polohou		do eshopu	3D	2464
USS-04	Spínač + tlačítko se střední polohou		do eshopu	3D	2465
USS-05	Přepínací tlačítko se střední polohou		do eshopu	3D	2466
USS-06/R	Tlačítko rozpínací		do eshopu	3D	3637
USS-06/S	Tlačítko spínací		do eshopu	3D	2467
USS-07	Spínač s doutnavkou (červená)		do eshopu	3D	2468
USS-08	Spínač s doutnavkou (zelená)		do eshopu	3D	2469
USS-09	Spínač s doutnavkou (žlutá)		do eshopu	3D	2470
USS-10	Signální LED (červená)		do eshopu	3D	2433
USS-11	Signální LED (zelená)		do eshopu	3D	2434
USS-12	Signální LED (žlutá)		do eshopu	3D	2435
USS-13	Signální LED (bílá)		do eshopu	3D	2436
USS-14	Signální LED blikající (červená)		do eshopu	3D	2489
USS-15	Signální LED (modrá)		do eshopu	3D	2437
