Ovládacie a signalizačné moduly USS UROB SI SÁM!

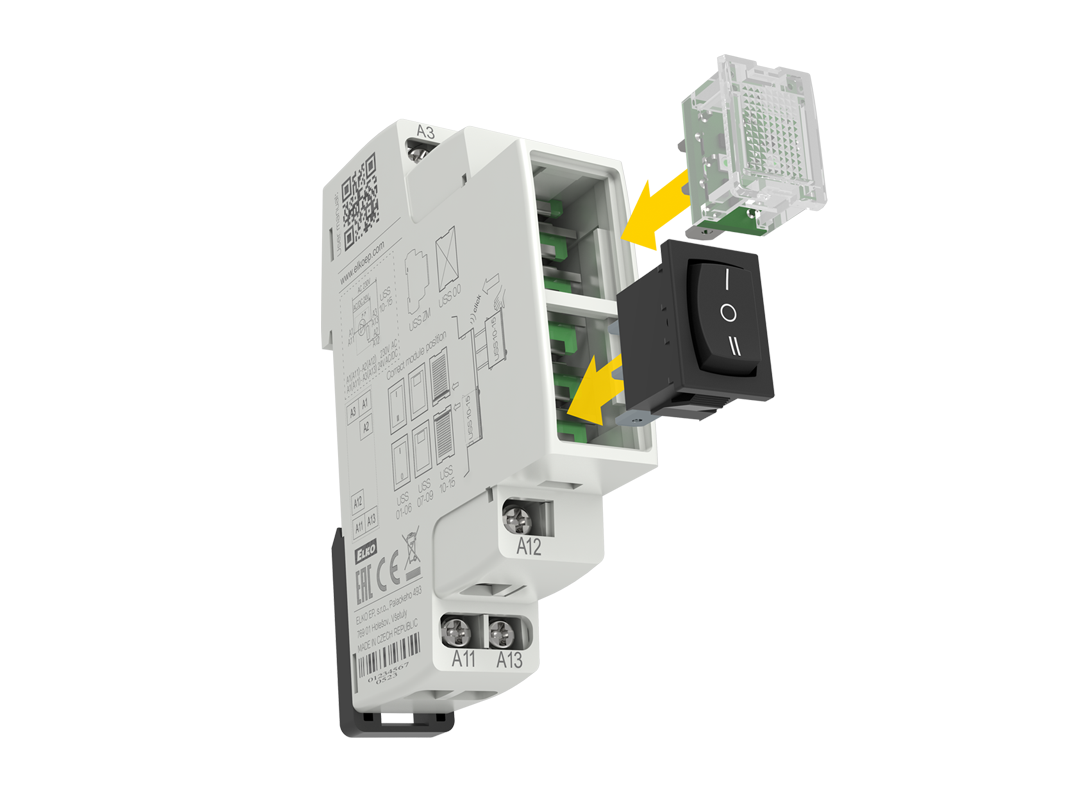

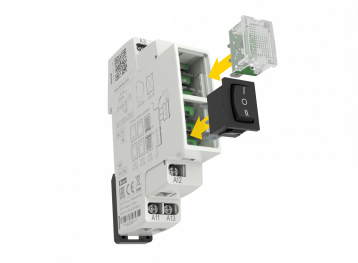

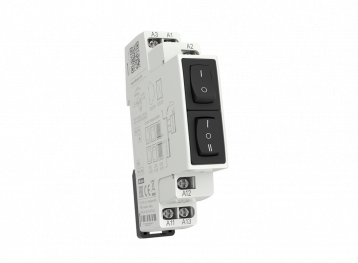

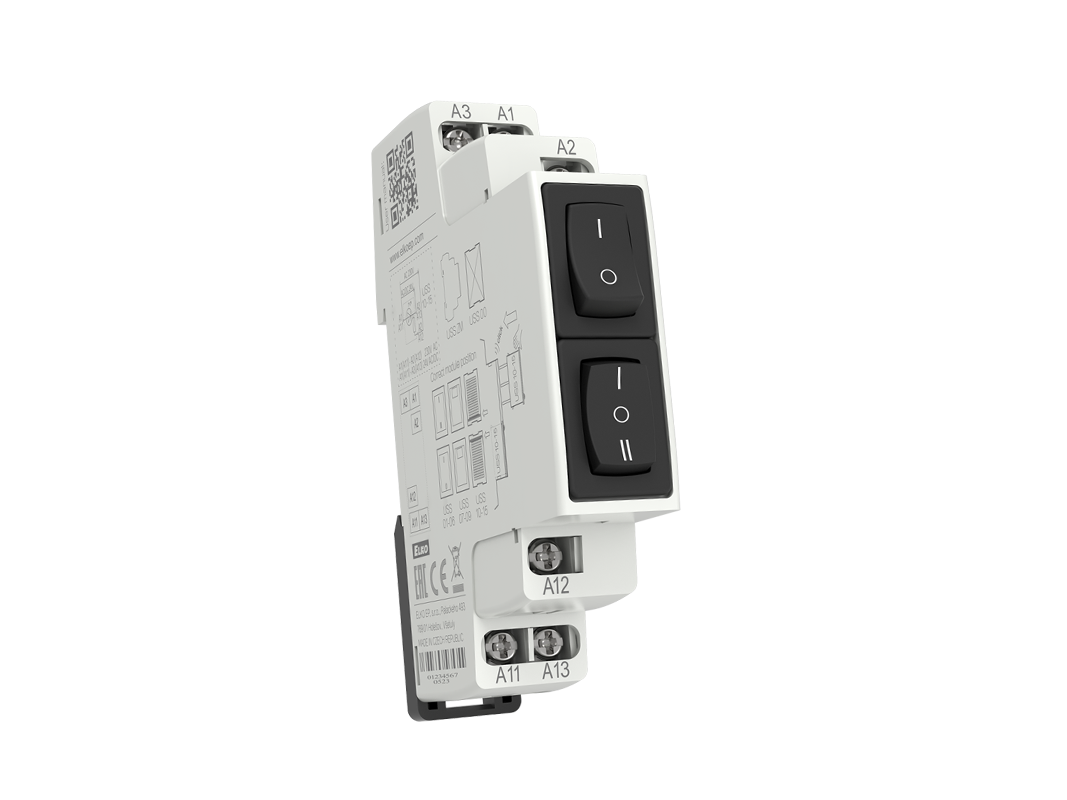

Ako už zo skratky názvu modulov vyplýva, je čisto na vás, ako si ich skombinujete. USS vychádzajú z pôvodnej podoby, avšak vďaka inovatívnemu riešeniu je ich inštalácia jednoduchšia. Základom je krabička v 1-MODUL verzii, ktorá sa upevňuje na DIN lištu. Do nej si môžete osadiť až 2 pozície jednotiek z našej ponuky (spínače, prepínače, tlačidlá a signálky, ktoré blikajú alebo svietia trvalo), čím oproti konkurenčným výrobkom ušetríte miesto.

Jednotky sú dodávané štandardne samostatne v 16-tich typoch, ktorých konfiguráciu si môžete určiť sami. Vysoké nároky na početnosť spínania a kvalitu kontaktov spĺňajú spínače, prepínače a tlačidlá. Spínanie aj signalizáciu v jednej jednotke môžete ovládať vďaka spínaču s dútnavkou. Jasnú svietivosť vďaka SMD LED dióde, ktorá rovnomerne presvetľuje svojou farbou plochu čírej signálky má trvalo svietiaca a blikajúca signálka. A ak by ste predsa len neosadili modul dvoma jednotkami, záslepka dobre poslúži pre zaslepenie pozície v prednom paneli modulu USS.

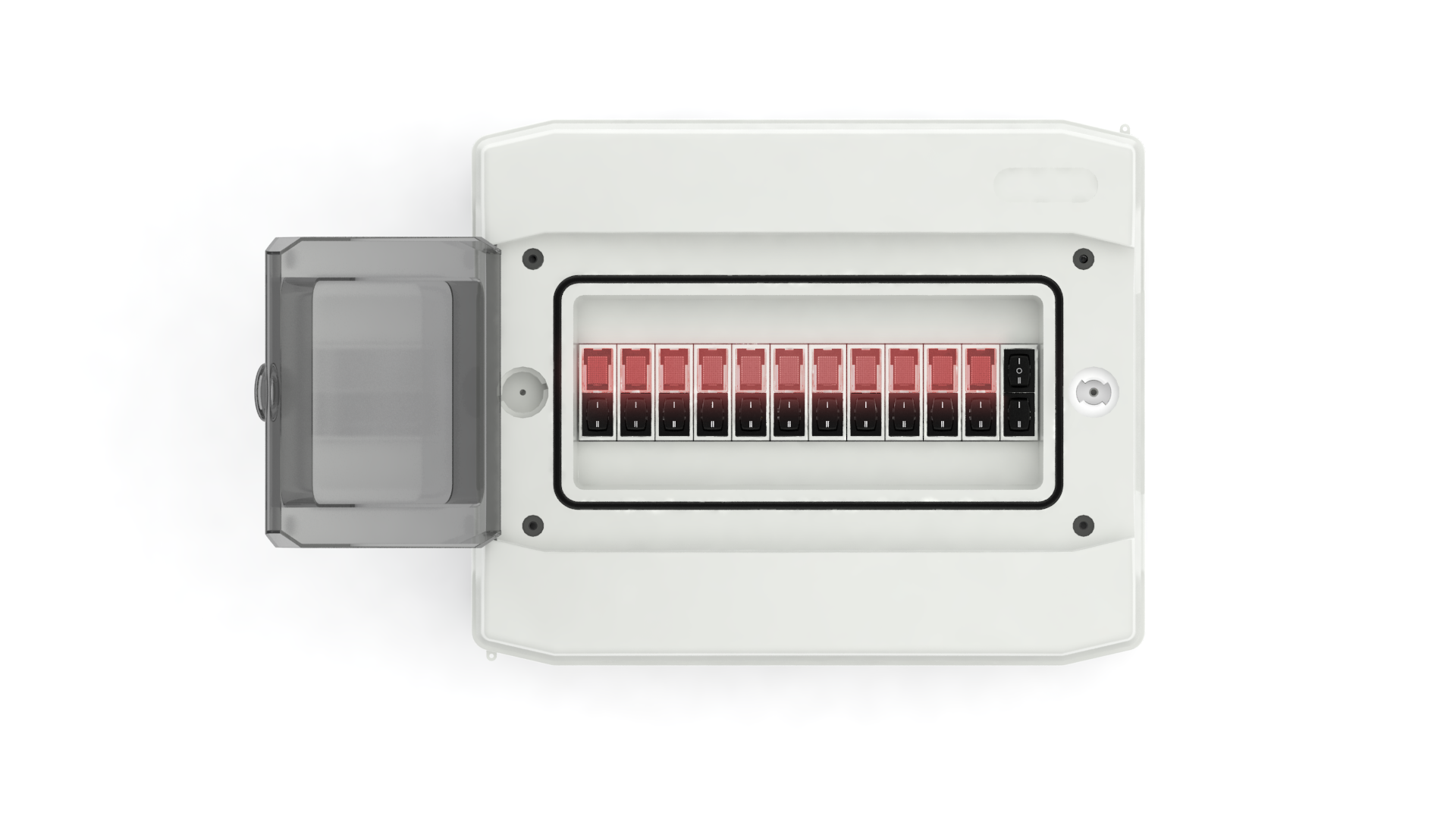

Vďaka prepojeniu dvoch jednotiek môžete na 12 našich moduloch ovládať až 24 rôznych obvodov. Príjemným bonusom je rýchla inštalácia a čistý dizajn.


Technické parametre

• Menovitý prúd/napätie:
  - USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
  - USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
• napájacie napätie signálok AC 230 V (A1-A2) alebo AC/DC 24 V (A1-A3)
• rozsah pracovných teplôt prístroja -20... +55°C
• strmeňové svorky, skrutka M3 kombinovaná hlava, pozidrive 1
• v prevedení 1-MODUL, upevnenie na DIN lištu

	Typy jednotiek		Schéma zapojenia	Eshop	Model	Kód

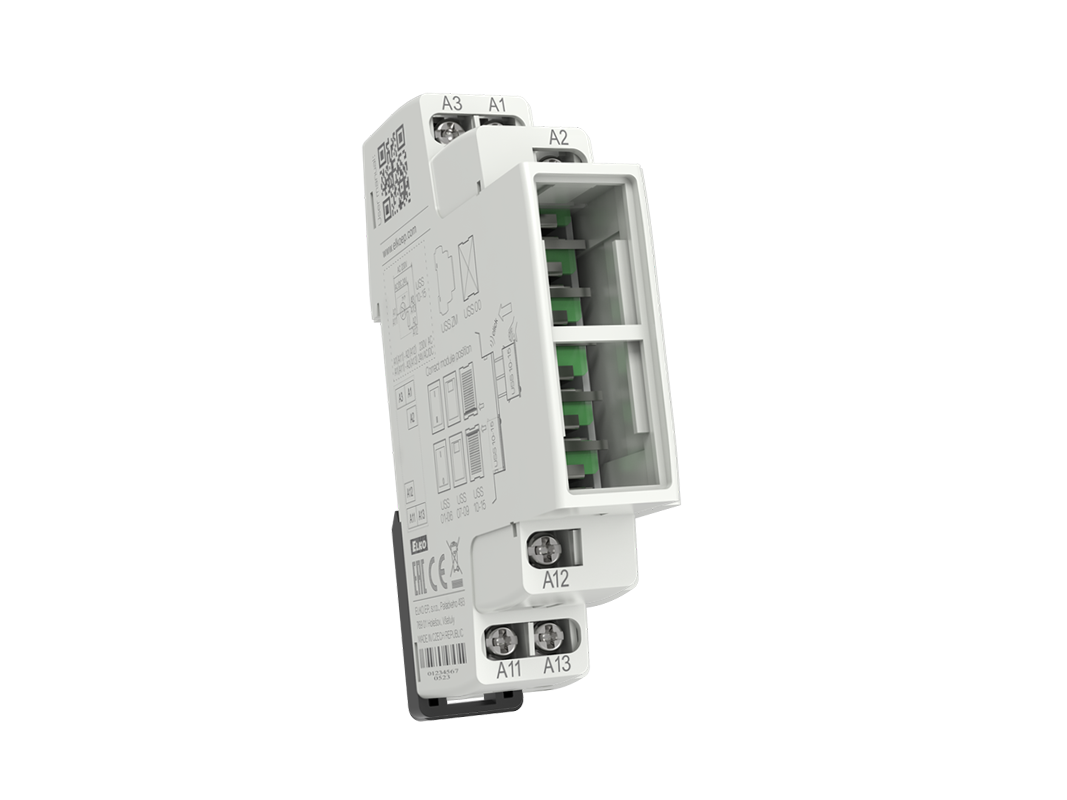

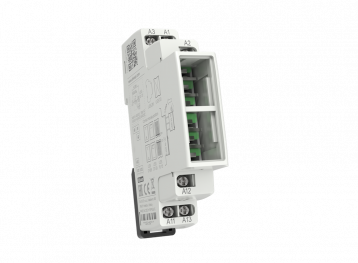

	USS-ZM:	Základný modul (krabička so svorkami a kontaktami)	-	do eshopu	3D	2457

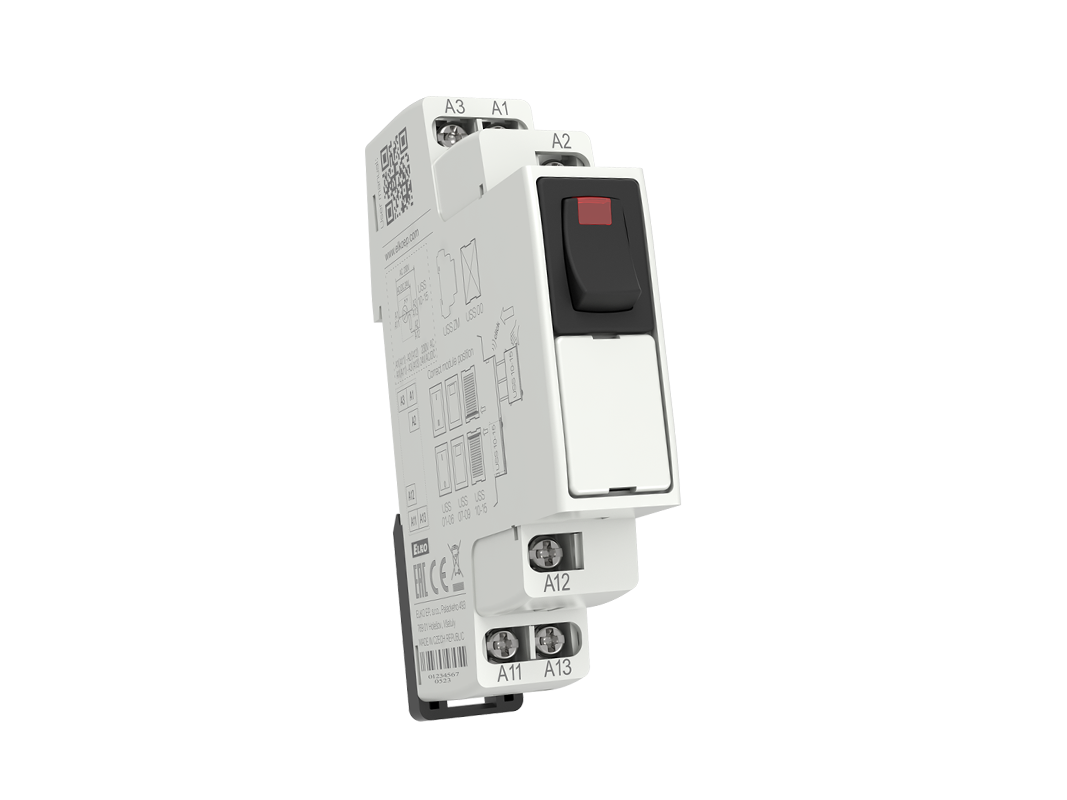

	USS-00	Záslepka pre neobsadené pozície v module USS	-	do eshopu	3D	2461
	USS-01	Spínač		do eshopu	3D	2462
	USS-02	Prepínač		do eshopu	3D	2463
	USS-03	Prepínač so strednou polohou		do eshopu	3D	2464
	USS-04	Spínač + tlačidlo so strednou polohou		do eshopu	3D	2465
	USS-05	Prepínacie tlačidlo so strednou polohou		do eshopu	3D	2466
	USS-06/R	Tlačidlo rozpínacie		do eshopu	3D	3637

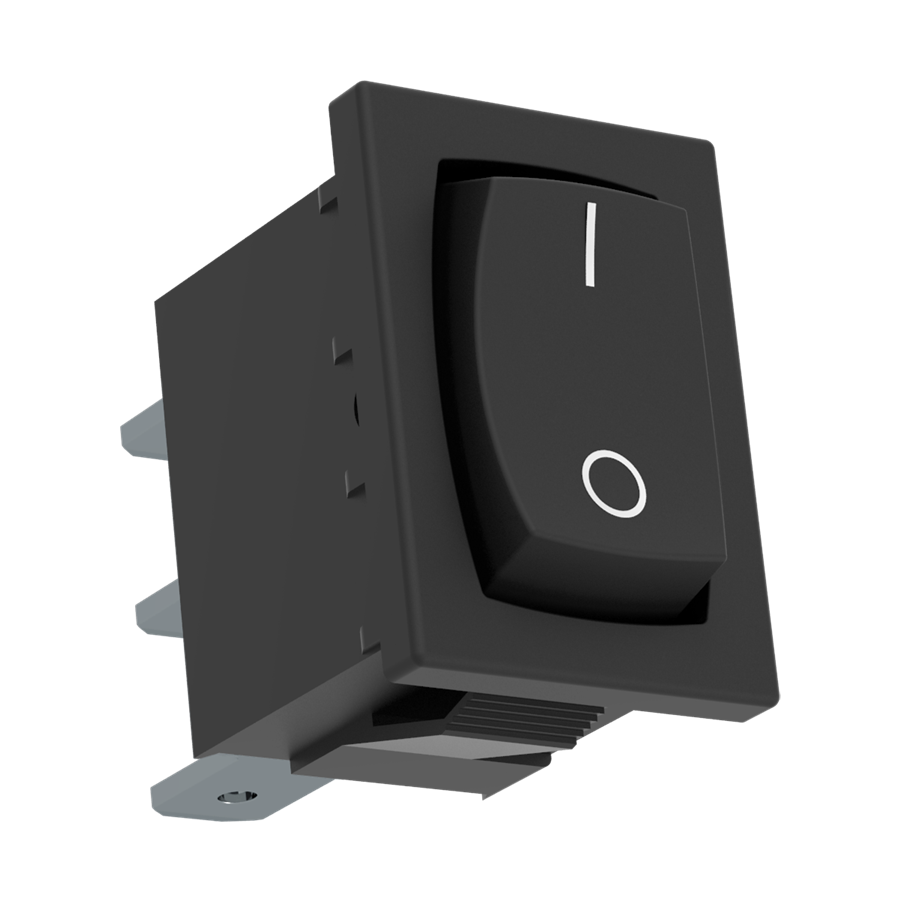

	USS-06/S	Tlačidlo spínacie		do eshopu	3D	2467

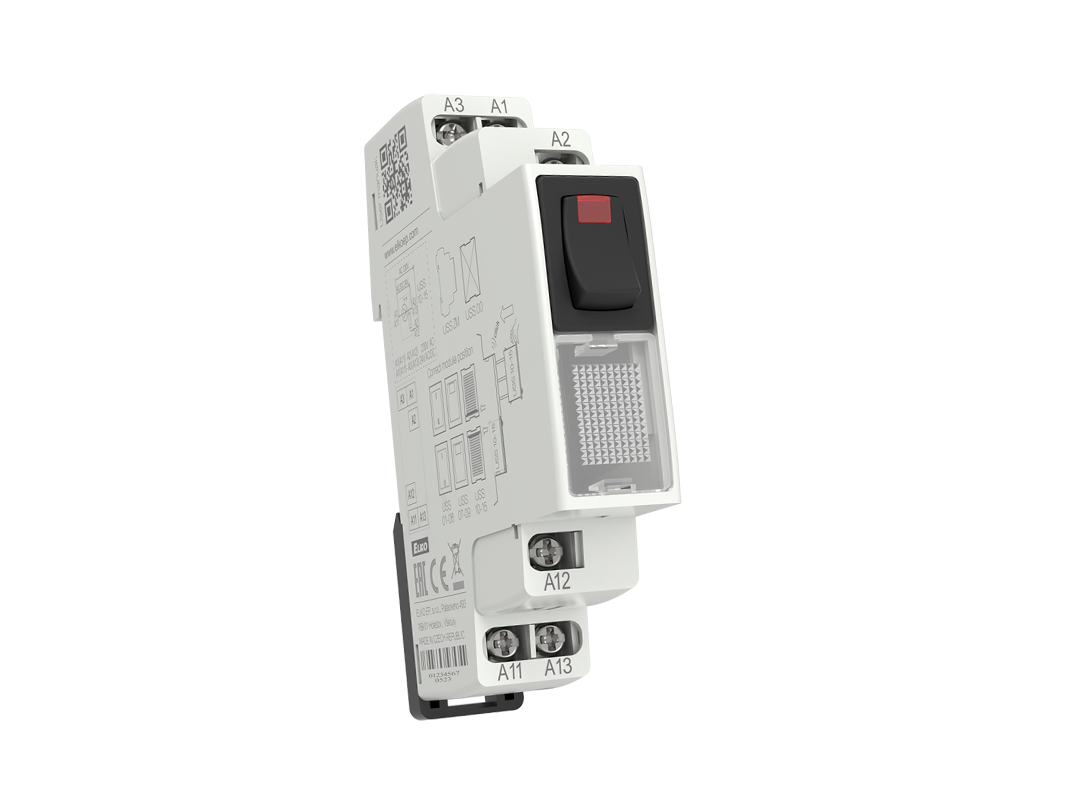

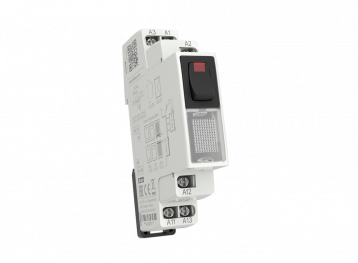

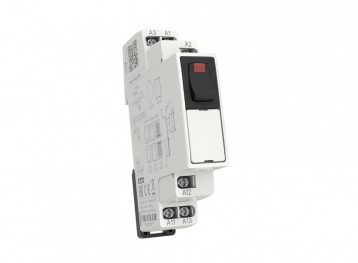

	USS-07	Spínač s dútnavkou (červená)		do eshopu	3D	2468
	USS-08	Spínač s dútnavkou (zelená)		do eshopu	3D	2469
	USS-09	Spínač s dútnavkou (žltá)		do eshopu	3D	2470

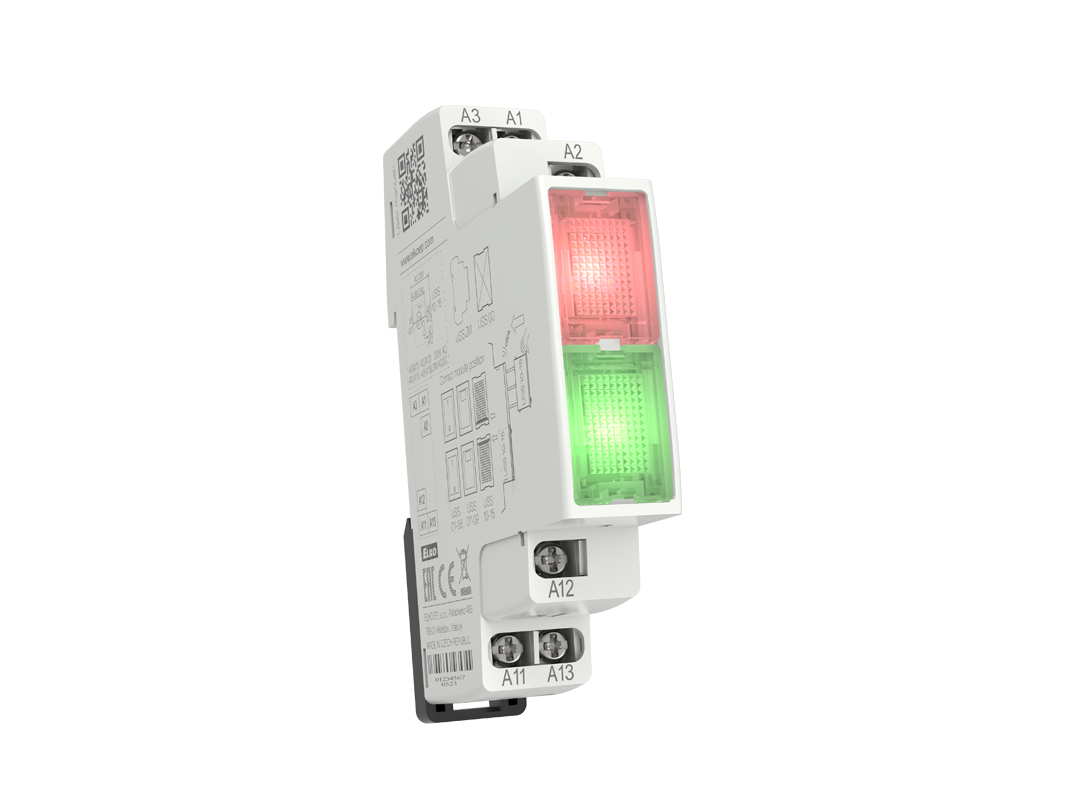

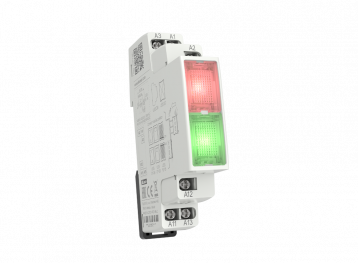

	USS-10	Signálna LED (červená)		do eshopu	3D	2433
	USS-11	Signálna LED (zelená)		do eshopu	3D	2434

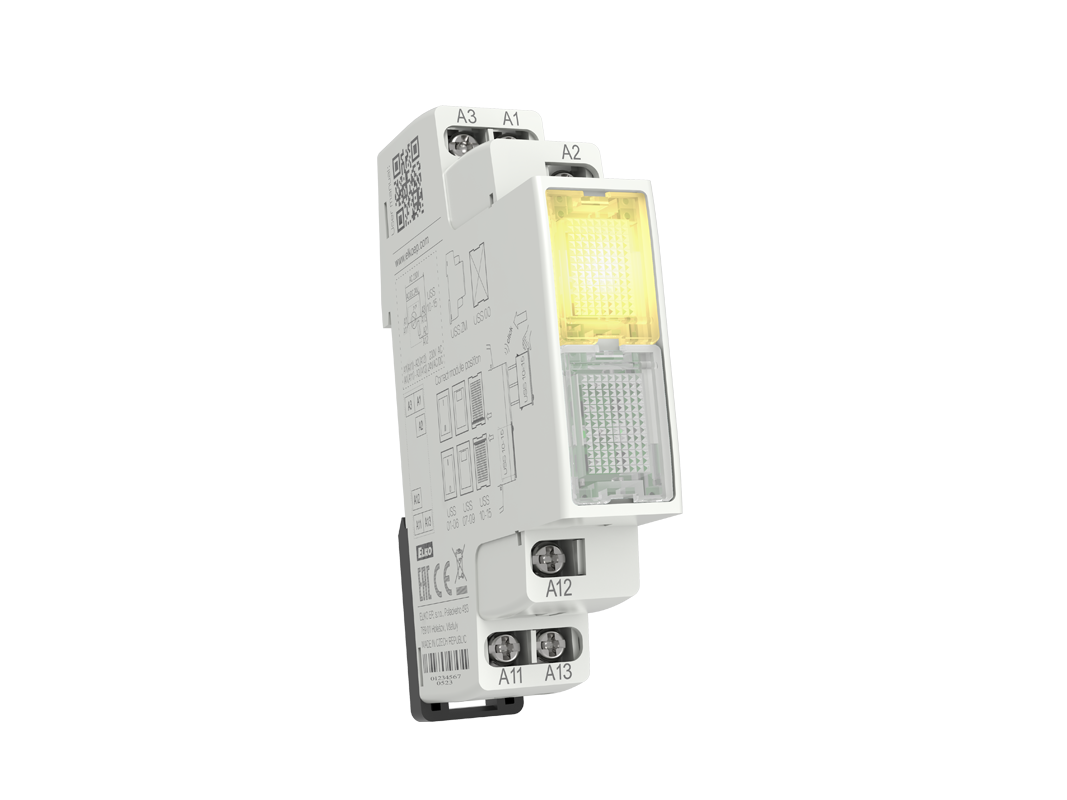

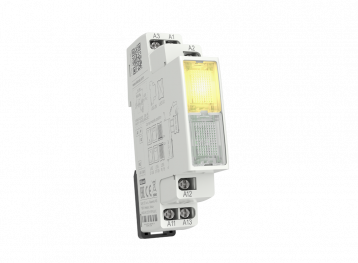

	USS-12	Signálna LED (žltá)		do eshopu	3D	2435
	USS-13	Signálna LED (biela)		do eshopu	3D	2436
	USS-14	Signálna LED blikajúca (červená)		do eshopu	3D	2489
	USS-15	Signálna LED (modrá)		do eshopu	3D	2437

Materiály k stiahnutiu

• Katalogový list USS

  Formát: pdf | Veľkosť : 310 kB | 01. 06. 2020

• Manuál USS

  Formát: pdf | Veľkosť : 251 kB | 01. 06. 2020
