Ovládání za pomoci dvou nezávislých zpoždění

Jiná je situace, kdy jsou třeba dvě nezávislé časové zpoždění, např. pro ovládání ventilátoru toalety tak, že se ventilátor nespustí při vstupu na krátkou dobu ale pouze pro odvětrání při delším pobytu a navíc bude závislý na osvětlení. Taková funkce existuje ve více multifunkčních časových relé, ale u většiny lze nastavit pouze jednu dobu zpoždění, tj. doba pro vstupní zpoždění (zapnutí ventilátoru) a dodatečné odvětraní by byla stejná. Protože je ale doba dodatečného odvětrání požadována téměř vždy delší než prodleva ke spuštění odvětrávání, musíme si poradit jinak. Příklady níže vás nasměrují, jak na to.

Dvojité zpoždění ventilátoru závislé na osvětlení s časovými relé pod vypínač

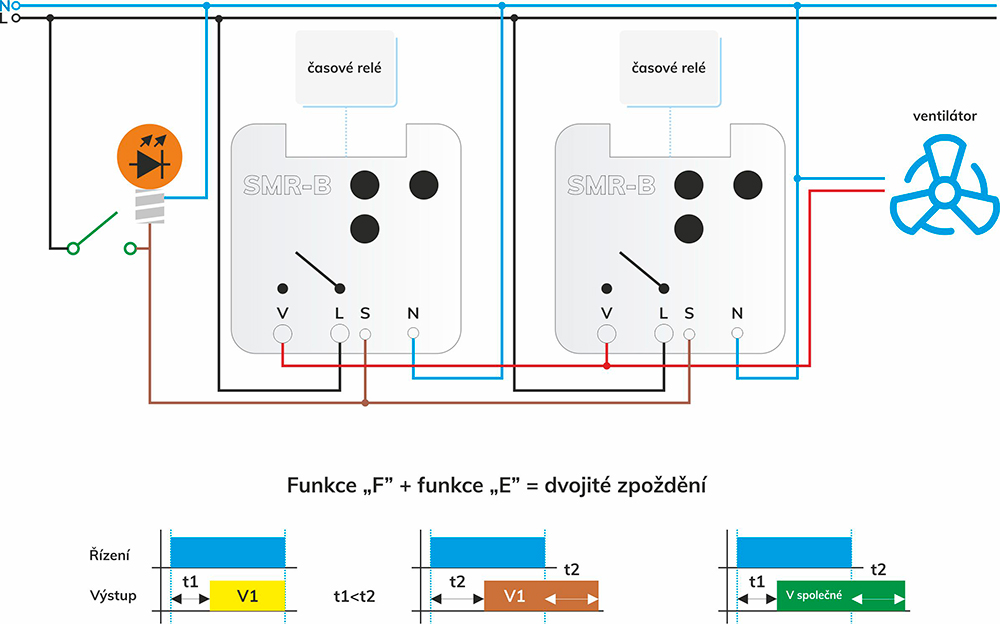

Na prvním obrázku je dvojité zpoždění řešeno známými výrobky SMR-B v provedení pod vypínač, které na výstup přivádí fázové napětí. Funkce obou časových relé se spouští sepnutím světel pomocí vstupů "S". Výstupy obou časových relé jsou zapojeny paralelně, oba tedy spínají ventilátor. Samozřejmě oba výstupy spínají stejnou fázi, která je použita jako napájecí napětí výrobků.

Vstupní zpoždění (t1) provádí první časové relé, které je nastaveno na funkci "f", zpoždění tak začíná při zapnutí osvětlení a po jeho uplynutí sepne ventilátor. Při zapnutí osvětlení se spustí i zpoždění druhého časového relé (t2), které pracuje ve funkci "e"jak je popsáno na obrázku.

Ve funkci "e" je zpožděné vypnutí výstupu spuštěno až po vypnutí osvětlení, tím je dána doba trvání dodatečného větrání.

Doba trvání obou zpoždění druhého relé (při zapnutí a vypnutí osvětlení) je stejná (t2), tuto je doporučeno nastavit na vyšší hodnotu než je doba trvání zpoždění prvního časového relé (t1) – konkrétně na požadovanou prodlevu pro dodatečné větrání.

Logické zapojení OR paralelních výstupů zajištuje dvojité časování kdy první časové relé udává, po jaké době od rozsvícení se má ventilátor zapnout a druhé časové relé v případě že se ventilátor spustí jeho následný doběh po vypnutí osvětlení.

Dvojité zpoždění ventilátoru závislé na osvětlení s digitálním časovým relé

V úvodu jsme zmínili, že mezi časovými relé ELKO EP najdeme zařízení, s pomocí kterého vyřešíme úlohu jediným časovým relé. Funkce "15B" digitálního časového relé PDR-2A/230V (nebo PDR-2A/UNI) umožňujícího výběr z až 16 funkcí pracuje přesně tak jak potřebujeme – za pomoci dvou nezávisle nastavitelných zpoždění.

(Pozor! Nezaměňte s PDR-2B, které se chová jako dvě samostatná časová relé o 10 funkcích bez možnosti nastavit dvě nezávislá zpoždění!)

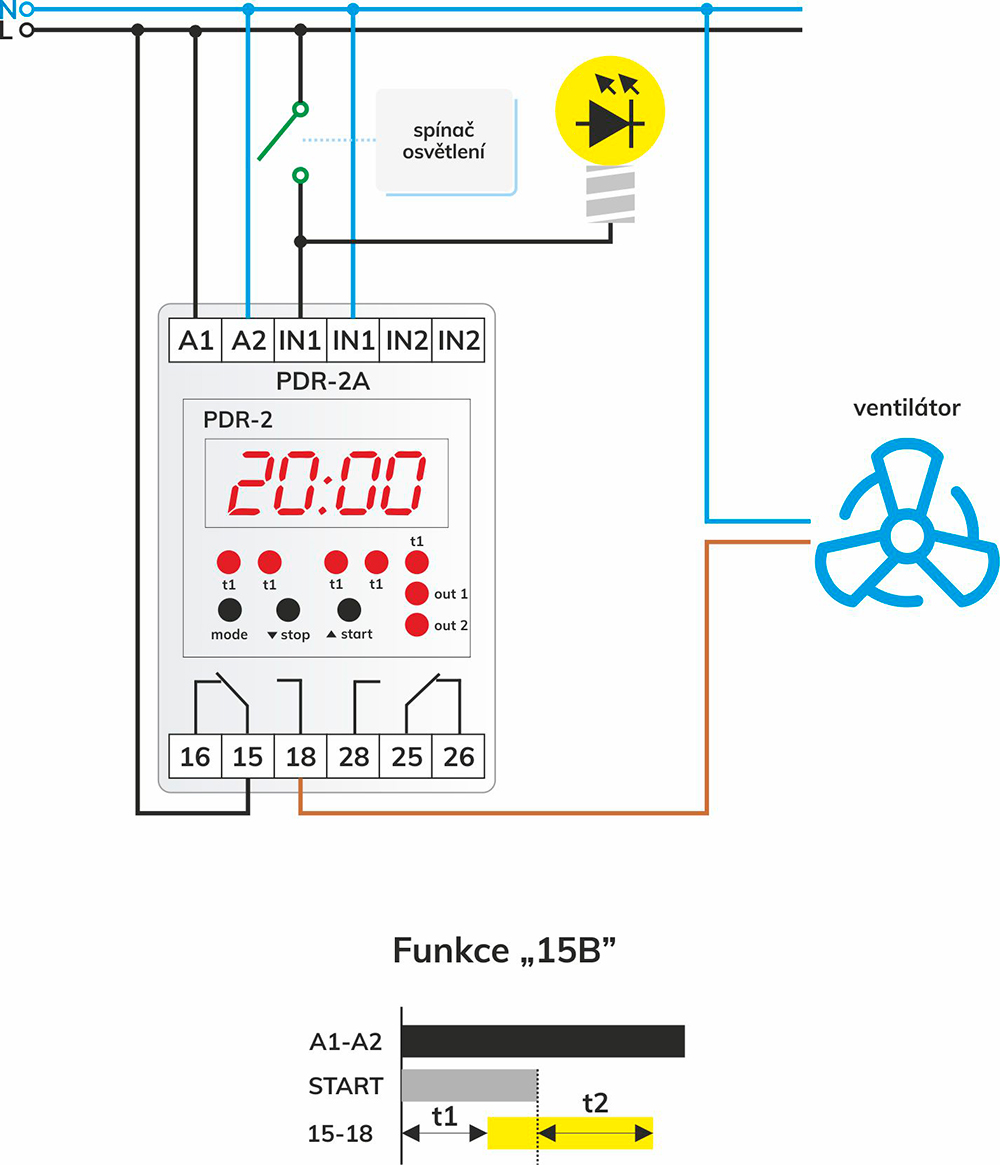

Zapojení PDR-2A je v tomto případě velice jednoduché.

Mimo potřebu připojení napájecího napětí (svorky A1, A2) je na galvanicky oddělený ovládací vstup START (jeden ze vstupů IN1) připojen vypínač (fáze) a díky optické vazbě nulový vodič na druhý vstup IN1. Ventilátor je připojen k výstupnímu kontaktu 1 (svorky 15-16-18) a je nastavena funkce "15B" která umožnuje nastavit dvě nezávislá zpoždění (jak můžete vidět na druhém obrázku). Druhý výstupní kontakt není v tomto zapojení využit a nelze jej dále použít jako samostatné časové relé s jinou funkcí, lze jej však dodatečně programovat v případě potřeby (viz manuál)

Dvojité zpoždění ventilátoru závislé na osvětlení s časovými relé na DIN lištu

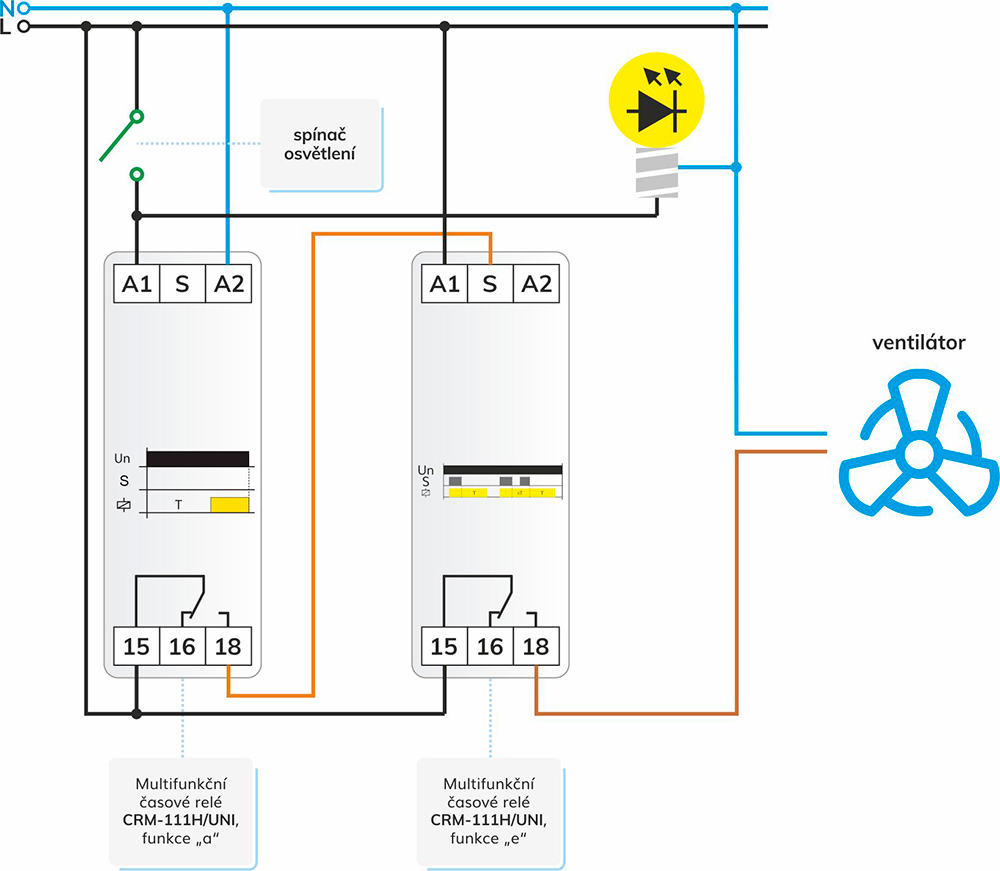

Z širokého výběru časových relé na DIN lištu bylo vybráno relativně nové časové relé CRM-111H/UNI pro řízení dvojitého zpoždění jak můžete vidět na třetím obrázku s dodatkem, že většina časových relé na DIN lištu by byla řešením, protože téměř všechny znají dvě potřebné funkce.

První časové relé pracuje ve funkci "a", což je jednoduché zpožděné sepnutí. Tím je zajištěno vstupní zpoždění (prodleva před zapnutím ventilátoru). Pokud světlo svítí déle, než je nastavený čas, je přiveden signál na ovládací vstup "S" druhého časového relé. Druhé časové relé je nastaveno na funkci "e". Ventilátor se zapne okamžitě po přivedení signálu na ovládací vstup, ale zpoždění pro dodatečné větrání se spustí až po přerušení signálu ovládacího vstupu (vypnutí osvětlení). První časové relé pracuje po připojení k napájecímu napětí, takže krátké zapnutí nespustí proces druhého relé (odvětrávání)
