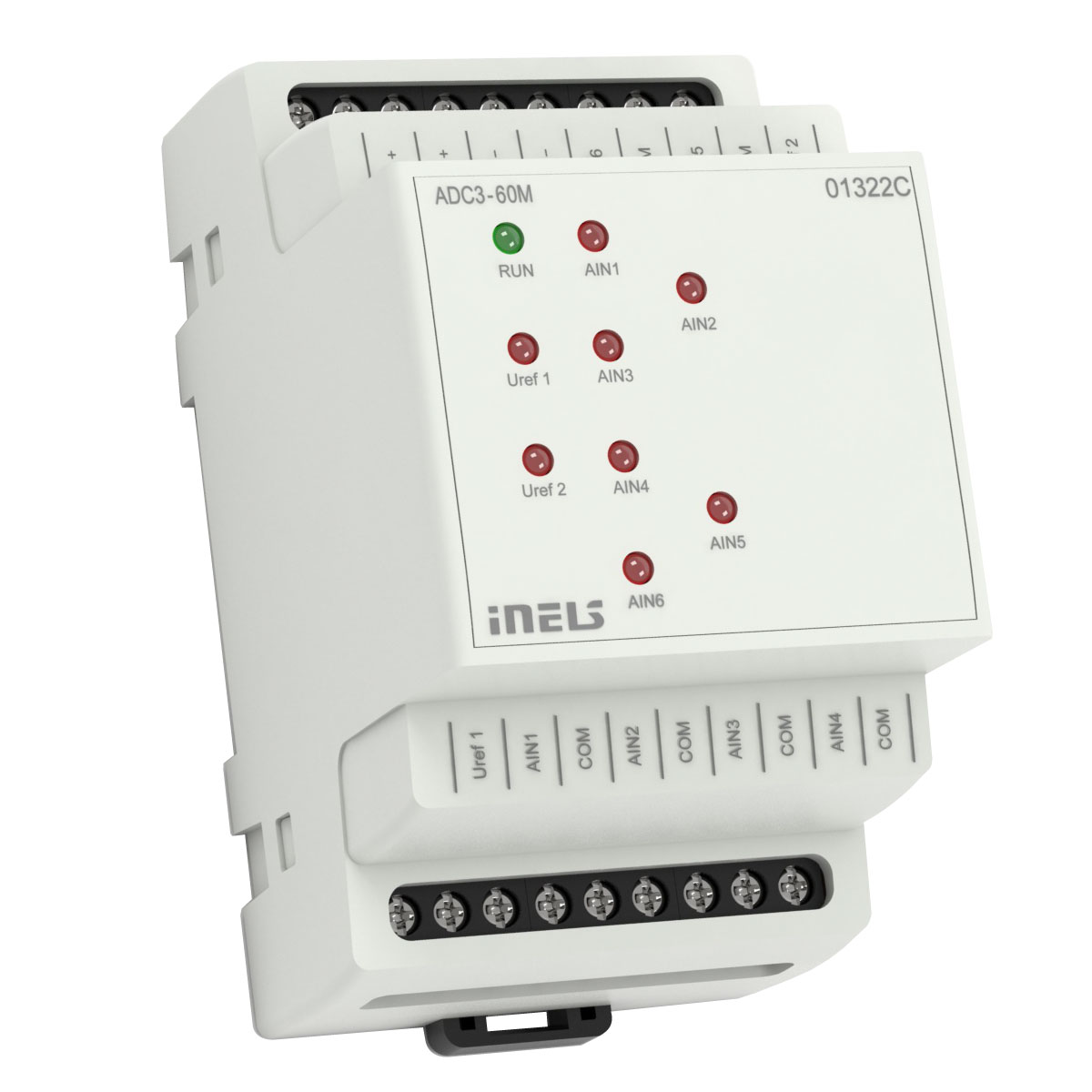

Prevodník analog-digital ADC3-60M

ADC3-60M je prevodník analógového signálu na digitálny a je vybavený 6 analógovými vstupmi.

EAN: 8595188133012 | Kód: 3301 standard

Popis

  • Analógové vstupy slúžia na pripojenie teplotných senzorov alebo analógových snímačov generujúcich napäťový alebo prúdový signál.
  • Analógové vstupy majú rozlíšenie AD prevodníka 14 bitov.
  • Analógové vstupy majú spoločnú svorku COM.
  • Analógové vstupy / výstupy sú konfigurovateľné v programe iDM3 nezávisle ako napäťové (U), prúdové (I) alebo teplotné.
  • ADC3-60M je určený na zachytenie analógového napäťového signálu z meteostanice.
  • Červené LED diódy na čelnom paneli indikujú prekročenia rozsahu, prerušenie senzora alebo preťaženia výstupu Uref.
  • Pri využití vstupov pre meranie teploty je možné pripojiť nasledujúce teplotné senzory:
    • TC / TZ, Ni 1000, Pt1000, Pt100
  • ADC3-60M v prevedení 3-MODUL je určený pre montáž do rozvádzača na DIN lištu EN60715.

Technické parametre

  • Analógové vstupy: 6x napäťový, prúdový alebo teplotný vstup
  • Počet vstupov: 6
  • Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
  • Stratový výkon: max. 1 W
  • Stupeň krytia: IP20 prístroj, IP40 so zákrytom v rozvádzači
  • Inštalácia: do rozvádzača na DIN lištu EN 60715
  • Prevedenie: 3-MODUL
  • Rozmery: 90 x 52 x 65 mm
  • Hmotnosť: 112 g
