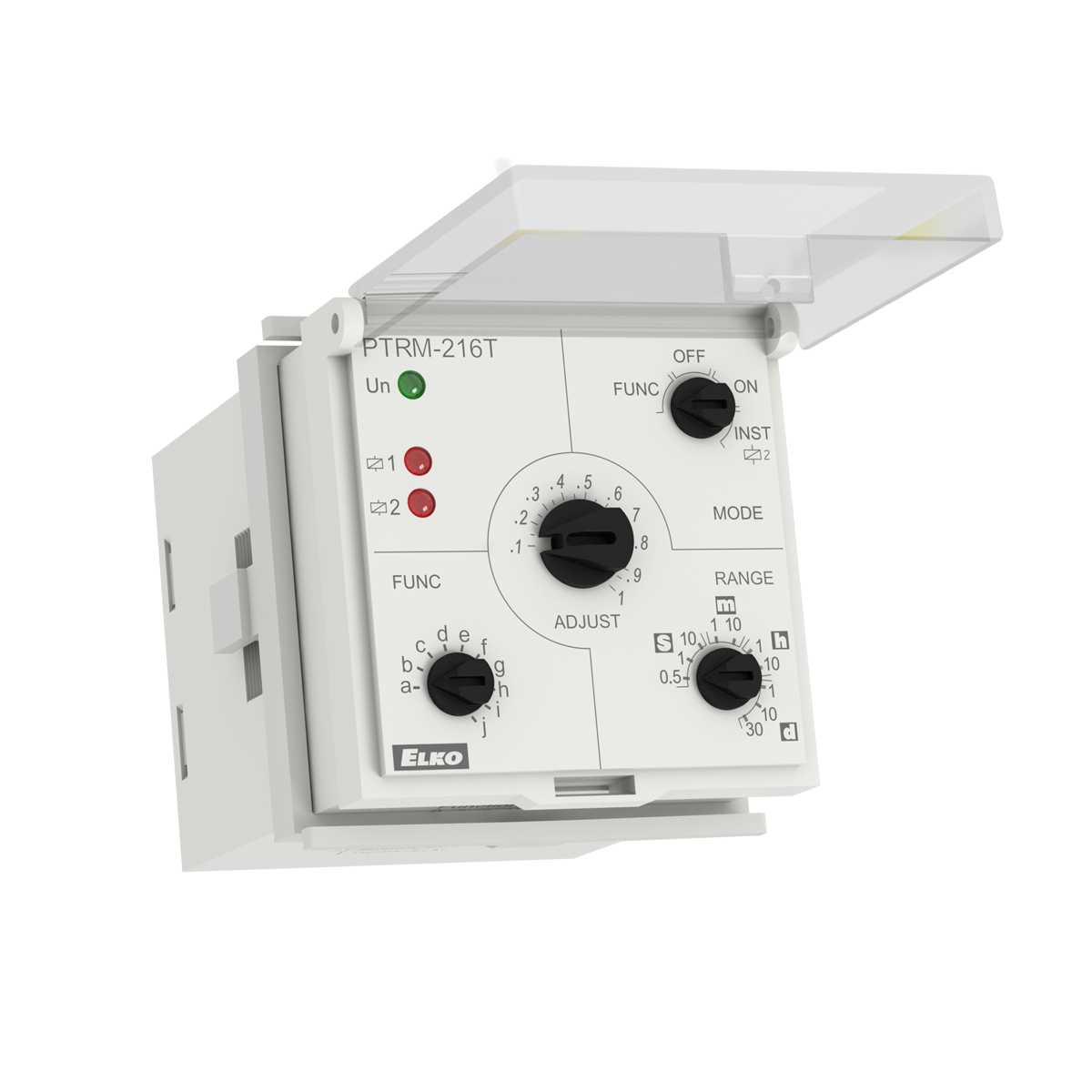

Multifunkčné časové relé PTRM-216T

Popis

• multifunkčné časové relé pre univerzálne využitie v automatizácii, riadení a regulácii alebo v domových inštaláciách
• bezpotenciálový ovládací vstup
• možnosť voľby ovládacieho prvku pre jemné doladenie časového rozsahu:
  PTRM-216K – gombík, pre jednoduchú manipuláciu bez nutnosti náradia
  PTRM-216T – koliesko, pre možnosť použitia plombovateľného krytu
• všetky funkcie iniciované napájacím napätím, mimo funkciu blikača, môžu využiť ovládací vstup na potlačenie oneskorenia (pauza)
• voľba režimu relé – podľa nastavenej funkcie, trvale zopnuté, trvale rozopnuté, spínanie druhého relé podľa napájacieho napätia
• univerzálne napájacie napätie AC/DC 12 – 240 V
• nastaviteľný čas od 50 ms do 30 dní je rozdelený do 10-tich rozsahov: (50 ms - 0.5 s / 0.1 s - 1 s / 1 s - 10 s / 0.1 min - 1 min / 1 min - 10 min / 0.1 hod - 1 hod / 1 hod - 10 hod / 0.1 dňa -1 deň / 1 deň - 10 dní / 3 dni - 30 dní)
• výstupný kontakt: 2x prepínací 16 A
• multifunkčná červená LED bliká alebo svieti v závislosti na prevádzkovom stave

Technické parametre

• Napájacie napätie: AC/DC 12 – 240V (AC 50 – 60Hz)
• Príkon max.: 2.5 VA / 1.5 W
• Indikácia napájania: zelená LED
• Počet funkcií: 10
• Výstupný kontakt: 2x prepínací (AgNi)
• Pracovná poloha: ľubovolná
• Upevnenie: do pätice (11 pinov)
• Krytie: IP40 z čelného panelu
• Rozmer: 48 x 48 x 79 mm
• Hmotnosť: 107 g
