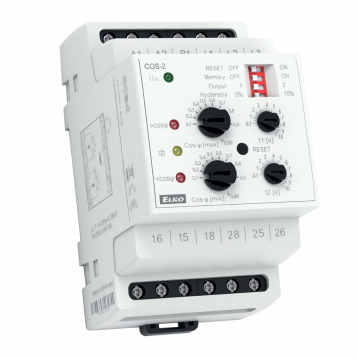

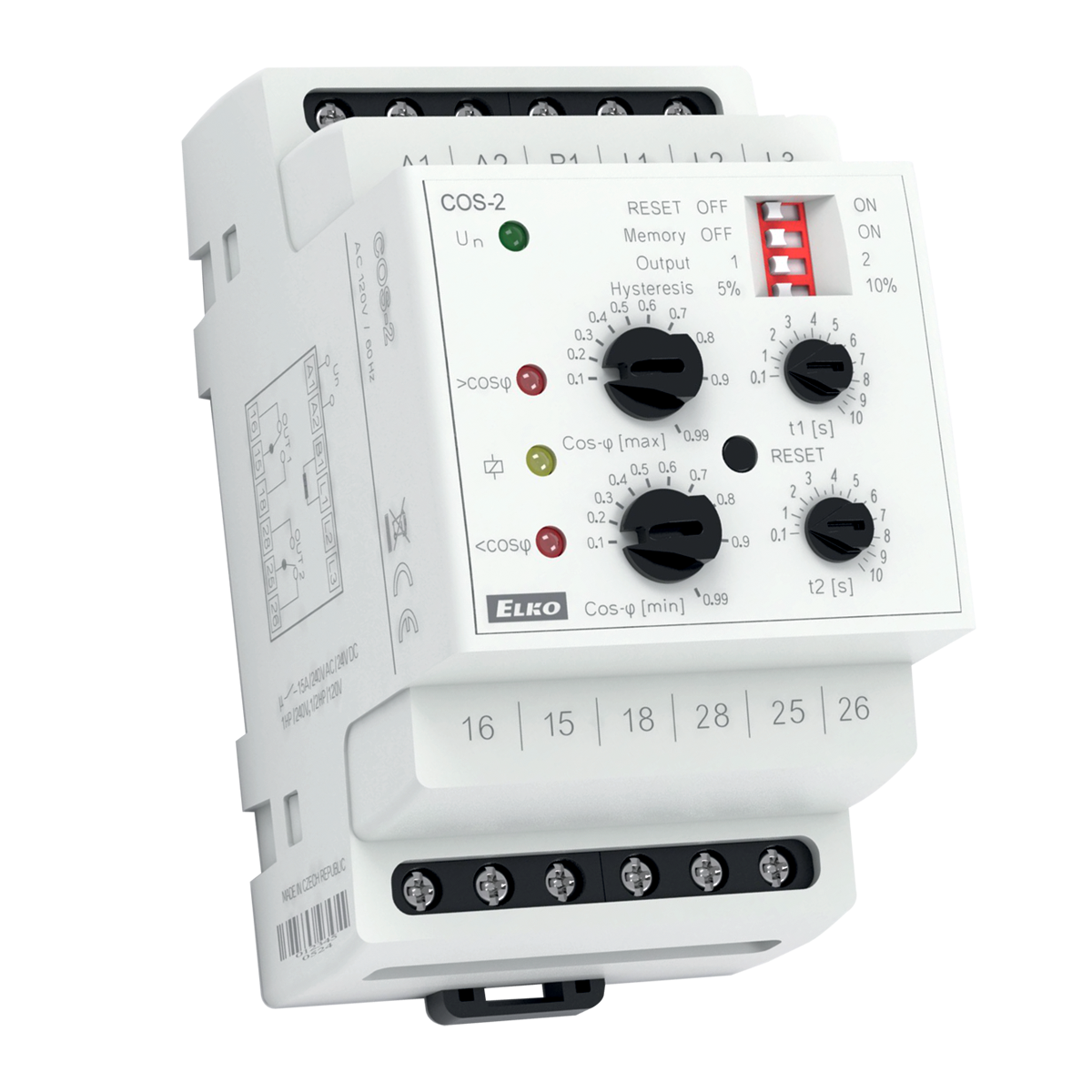

Monitorovacie relé pre kontrolu účinníku COS-2

Používa sa na kontrolu fázového posuvu medzi prúdom a napätím v 3-fázových alebo 1-fázových sieťach.

EAN: 8595188155434 (230V) | Kód: 5543 (230V)
EAN: 8595188152365 (400V) | Kód: 5236 (400V)

POPIS

  • relé kontroluje v 3fázových alebo 1fázových sieťach fázový posun medzi prúdom a napätím – vyhodnocuje COS φ (náhrada COS-1)
  • relé je predurčené pre kontrolu preťaženia / odľahčenia motorov
  • relé je určené pre obvody 3 x 400 / 230V
  • galvanicky oddelené napájanie AC 230V, AC 110V, AC 400V alebo AC/DC 24V
  • nastaviteľná horná a spodná úroveň COS φ
  • možnosť rozšírenia prúdového rozsahu pomocou prúdového prevodného transformátoru
  • nastaviteľná funkcia „PAMÄŤ“
  • dve výstupné relé (pre každú úroveň samostatné)
  • nastaviteľné oneskorenie eliminujúce rozbeh motora
  • výstupný kontakt 2x prepínací 16A / 250V AC1
  • 3-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

  • Napájacie napätie: AC 230 V, AC 110 V, AC 400 V lebo AC/DC 24 V (AC 50-60 Hz)
  • Príkon max.: 2.5 W / 5 VA (AC 110 V, AC 230 V, AC 400 V), 1.4 W / 2 VA (AC/DC 24 V)
  • Max. stratový výkon (Un + svorky): 4 W
  • Počet kontaktov: 2x prepínací 16 A (AgNi)
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu / IP20 svorky
  • Rozmer: 90 x 52 x 65 mm
