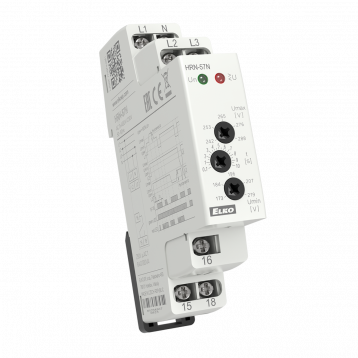

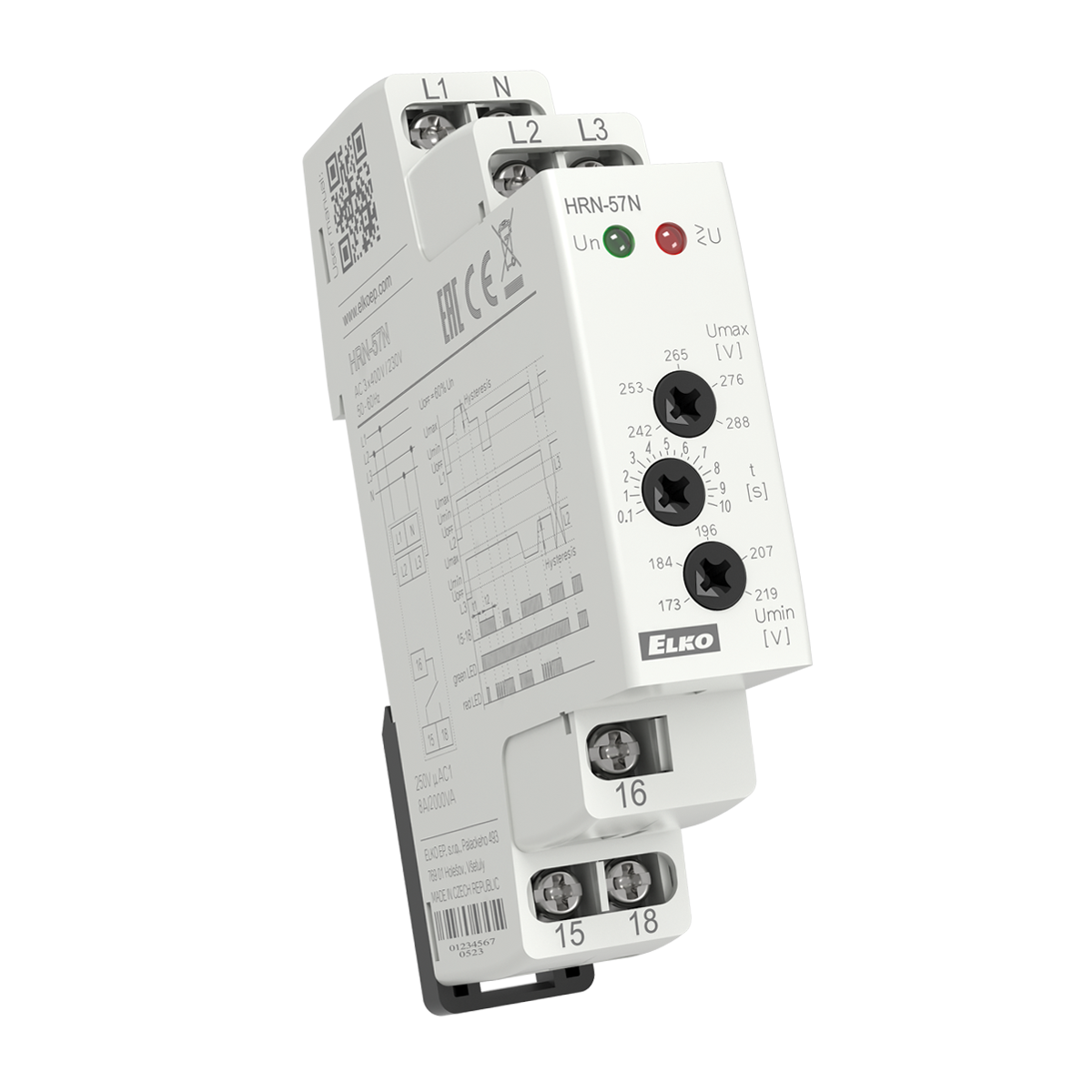

Napäťové relé HRN-57N

POPIS

• slúži pre kontrolu napätia v rozvádzači, ochrana prístrojov a zariadení
• monitoruje veľkosť napätia v 3-fázovej sústave napätia
• relé nestráži sled fáz
• je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne
• nastaviteľné časové oneskorenie eliminuje krátkodobé špičky a pokles v sieti
• napájanie sa prevádza z kontrolovaného napätia
• chybový stav je indikovaný červenou LED a rozopnutím výstupného kontaktu relé
• výstupný kontakt 1x prepínací 8 A / 250 V AC1
• pokiaľ napájacie napätie poklesne pod 60 % Un (UOFF spodná úroveň) dôjde k okamžitému rozopnutiu relé bez uplatnenia oneskorenia
• HRN-57: napájanie zo všetkých fáz tzn. že funkcia relé je zachovaná i pri výpadku jednej z fáz
• HRN-57N: napájanie L1, L2, L3-N, tzn. že relé kontroluje i prerušenie nulového vodiča
• v prevedenie 1-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

• Nap. a kontrolné napätie Un: 3x 400 V / 230 V / 50-60 Hz
• Príkon: max. 2 VA / 1 W
• Počet kontaktov: 1x prepínací 8 A (AgNi)
• Indikácia výstupu: červená LED
• Upevnenie: DIN lišta EN 60715
• Krytie: IP40 z čelného panelu / IP10 svorky
• Rozmery: 90 x 17.6 x 64 mm
• Hmotnosť: 63 g
