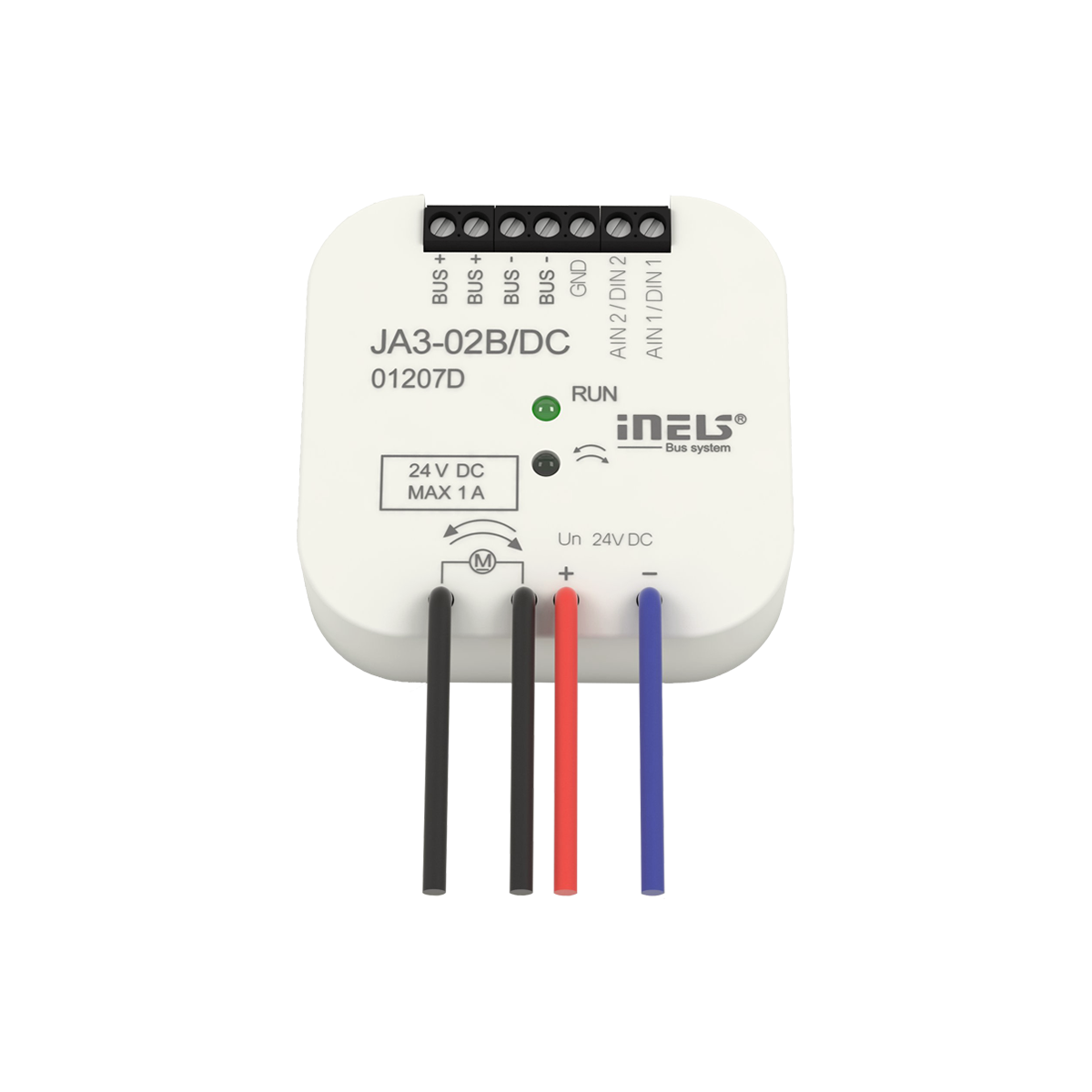

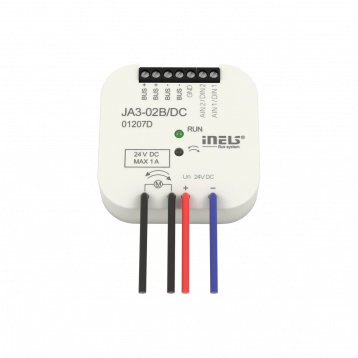

Roletový aktor JA3-02B / DC

Popis

• JA3-02B/DC je aktor určený na ovládanie pohonov roliet, žalúzií, markíz, garáž. brán, vjazdových brán a pod.
• Ovláda elektrické pohony, ktoré sú riadené v dvoch smeroch a majú zabudovaný koncový spínač.
• JA3-02B/DC ovláda elektrické pohony s napájacím napätím do 24 V DC, kde smer otáčania pohonov je riadený zmenou polarity napätia motora.
• Jednotka je vybavená teplotnou a nadprúdovou poistkou proti preťaženiu výstupov.
• Stav jednotky indikuje zelená LED dióda RUN na prednom paneli:
  - ak je pripojené napájacie napätie (jednotka je napájaná prostredníctvom zbernice BUS), ale neprebieha komunikácia s masterom, svieti LED RUN nepretržite.
  - ak je pripojené napájacie napätie a jednotka štandardne komunikuje po zbernici BUS, LED RUN bliká.
• - Stav výstupných kontaktov indikuje LED UP/DOWN (<-/-> ):
  - ak ide žalúzia / roleta nahor, (<- ) svieti LED dióda na červeno (oranžovo).
  - ak ide žalúzia / roleta dolu, ( ->) svieti LED dióda na zeleno.
• Aktor je vybavený dvoma analógovými digitálnymi vstupmi (AIN / DIN), ktoré možno využiť pre pripojenie dvoch bezpotenciálových kontaktov alebo jedného xterného teplotného senzoru TC/ TZ (viď príslušenstvo).
• JA3-02B/DC v prevedení B je určený pre montáž do inštalačnej krabice.

Technické parametre

• Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
• Stratový výkon: max. 1 W
• Indikácia stavu jednotky: zelená LED RUN
• Stupeň krytia: IP30
• Pracovná poloha: ľubovoľná
• Rozmery: 49 x 49 x 13 mm
• Hmotnosť: 32 g

Materiály k stiahnutiu

• EC Declaration of conformity JA3-02B-DC

  Formát: pdf | Veľkosť : 47 kB | 04. 12. 2017

• Katalogovy list JA3-02B DC

  Formát: pdf | Veľkosť : 222 kB | 17. 05. 2019
