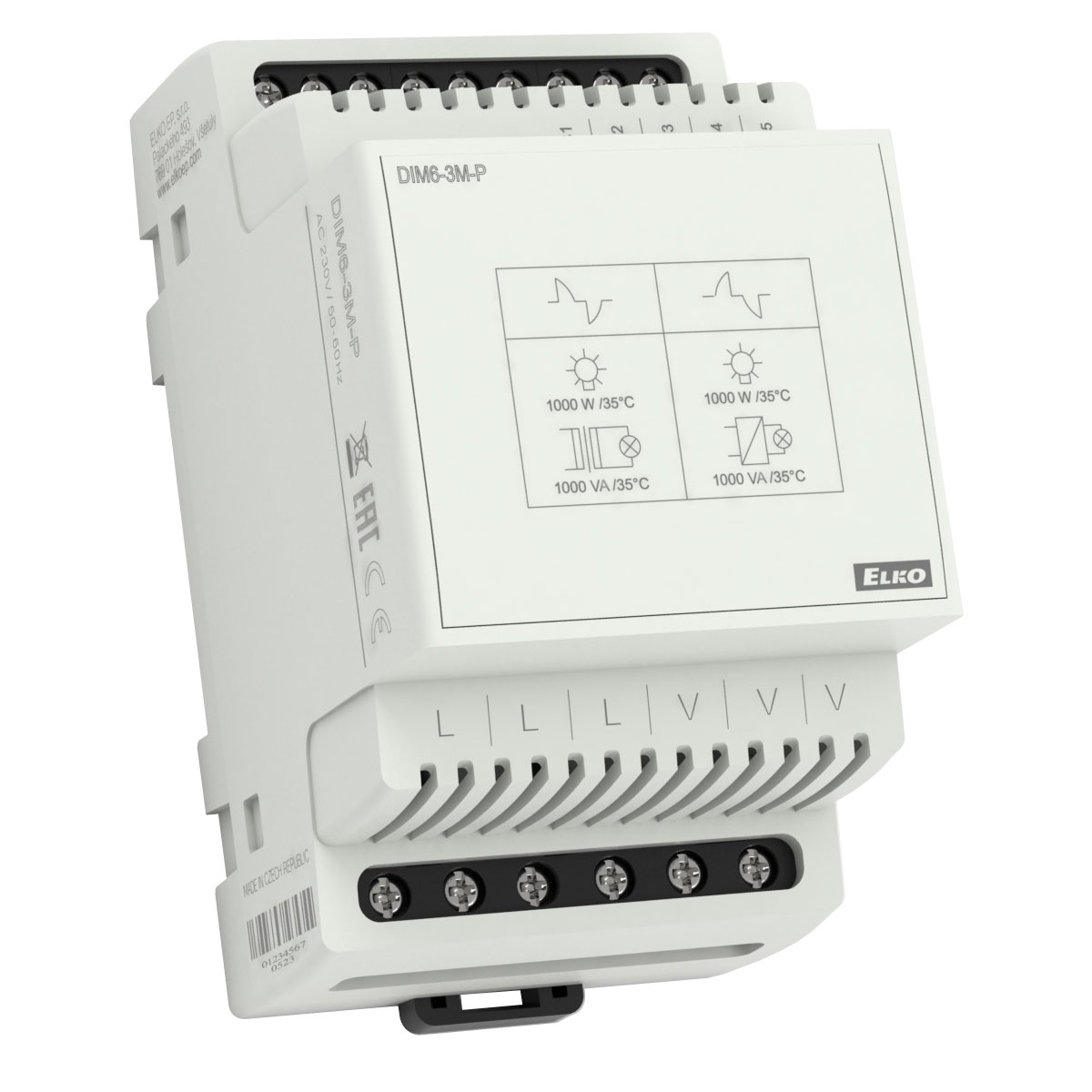

Rozširujúci výkonový modul DIM6-3M-P

Umožňuje zvýšiť maximálne zaťaženie až na 10 000 VA.

EAN: 8595188139106 | Kód: 3910

Popis

  • Ide o rozširujúci výkonový modul k výrobku DIM-6, preto ho nie je možné prevádzkovať samostatne.
  • DIM6-3M-P umožňuje navýšenie výkonu pripájanej záťaže k DIM-6 o 1 000 VA (tzn: 2 000 VA (DIM-6) + 1 000 VA (DIM6-3M-P) = 3 000 VA).
  • K DIM-6 je možné celkovo pripojiť až 8 ks DIM6-3M-P a rozšíriť tak výkon až na 10.000 VA (záťaž musí byť rozdelená na jednotlivé výkonové bloky tak, aby nebol prekročený ich max. výkon).
  • Pozor - výrobok je nutné chrániť predradným istiacim prvkom podľa veľkosti pripojenej záťaže.
  • V inštalácii je DIM6-3M-P chladený prirodzeným prúdením vzduchu. Ak je prístup vzduchu obmedzený, musí byť chladenie zabezpečené pomocou ventilátora. Menovitá prevádzková teplota okolia je 35 °C.
  • Pokiaľ je inštalovaných niekoľko DIM6-3M-P vedľa seba, musí medzi nimi byť medzera min. 2 cm.
  • Max. dĺžka zbernice EB je 1 m a jej prepojenie je nutné realizovať tieneným káblom.

Technické parametre

  • Záťaž: max. 1 000 VA
  • Max. stratový výkon: 6 W
  • Výstup: 2x MOSFET
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu, IP20 svorky
  • Rozmer: 90 x 52 x 65 mm
  • Hmotnosť: 130 g
