Zahradničení není tak snadné aneb jak si usnadnit závlahu

Každý, kdo má to štěstí, že žije v domě se zahradou, nebo má k dispozici nějakou zemědělskou plochu s ornou půdou, dobře ví, že zahradničení není jen o setí a sklizni – ale především o poctivém obdělávání. Pokud jste snili o tom, že se jen tak trochu zapotíte při rytí a budete mít za odměnu prvotřídní domácí chemicky neupravené potraviny, čeká vás asi zklamání. Je to mnohem náročnější.

Jedním z mnoha faktorů, hrajících klíčovou roli v celém procesu, je správné zavlažování. Na trhu najdete velmi různorodou nabídku řešení, a to komplexních zavlažovacích systémů, včetně potrubí a ventilů. My, kteří se zabýváme elektřinou, ale klademe důraz především na kontrolu a automatizaci. Možná se vám při přemýšlení o nákupu zavlažovacího systému bude hodit pár našich rad.

Zavlažování, i když neprší

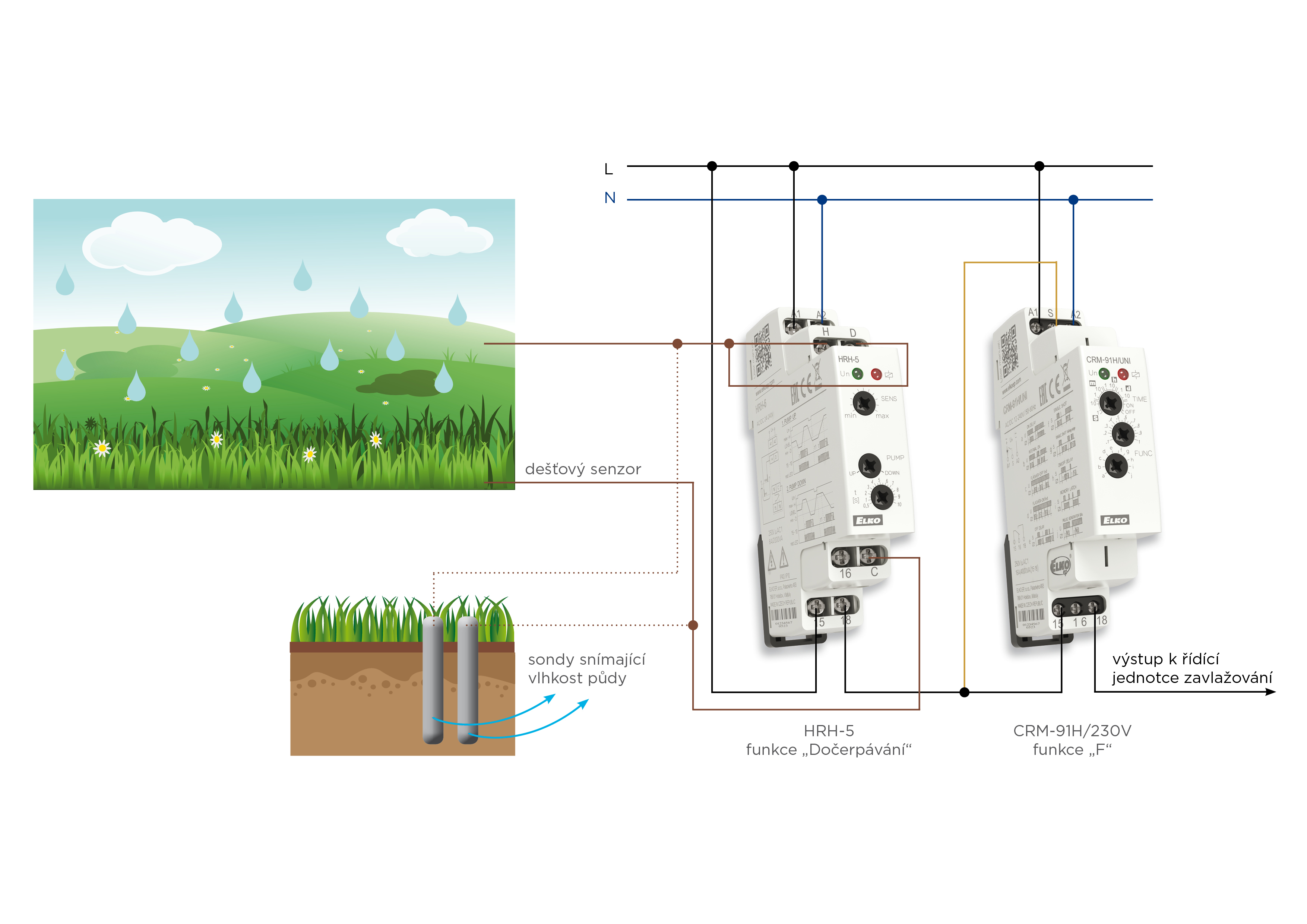

Informační grafika ukazuje jednu z alternativních aplikací s využitím populárního regulátoru hladiny HRH-5 s mimořádně příznivým poměrem mezi cenou a výkonem. HRH-5 je schopen monitorovat a vyrovnávat vodní hladiny pomocí externích pasivních sond, vyrobených obvykle z nerezové oceli. Lze jej použít pro hlídání dvou nebo jedné hladiny s funkcí dočerpávání/odčerpávání. Na obrázku pracuje v režimu hlídání jedné hladiny, kde musí být svorky H a D vzájemně propojeny. K nim musí být připojena jedna sonda, zatímco druhá sonda je připojena ke svorce „C“, která uzavírá měřící obvod. Pro správnou funkci musí být ovladač nastaven na funkci „dočerpávání“.

Zajímavostí takto sestaveného okruhu je to, že nemonitorujeme hladinu samotné nádrže, ale pomocí senzoru zjišťujeme, zda pršelo a je-li mokrý povrch. Pro monitorování deště je nutný tvar podobný tomu, který je znázorněn na obrázku, kde se střídají části sondy H + D a C (takový meandrový panel lze vyrobit doma, ale je k dispozici i v obchodech s elektrem). Pokud jsou izolační povrchy mezi sondami suché, regulátor sepne, aby bylo možné zavlažování. A naopak, jsou-li izolační povrchy mezi sondami propojené dešťovou vodou, regulátor rozepne a deaktivuje zavlažování. Potenciometr na přední straně HRH-5 lze použít k nastavení citlivosti hlídané kapaliny nebo funkci zpoždění.

K detekci půdy je samozřejmě nutná sestava sondy, kterou lze zasunout do země. Tou mohou být kupříkladu dvě tyče z nerezové oceli s rozpěrkami, případně SONDY, které nabízíme k hladinovým spínačům.
Časové relé s nastavenou funkcí zpožděného návratu je zabudováno do obvodu a provádí několik úkonů. Můžete určit, kdy dát povolovací signál pro další fáze – například zavlažování. Díky tomu nenastane situace, kdy voda zavlažuje detekovanou oblast a ošálí systém. Za druhé, dokáže prodloužit zpoždění HRH-5, takže systém je méně citlivý na rušení.

Ačkoli je detekce půdní vlhkosti nakreslena přerušovanou čarou, která značí, že lze využít buď jedné, nebo druhé možnosti, lze je spojit také paralelně. To má výhodu v tom, že systém pak vyhodnocuje zároveň dva stavy – půdní vlhkost a déšť – a souvislosti mezi nimi.
